Крыша
1
В кровле зданий часто встречаются специальные окна, известные как слуховые. Их главная роль заключается в обеспечении свежего воздуха и естественного света для чердачных помещений. Помимо этого, они также служат элементом украшения, внося свой вклад в привлекательный внешний вид строения. В этой статье мы подробно рассмотрим различные типы слуховых окон, их строение, а также особенности их выбора и расположения на крыше.
Небольшой экскурс в историю

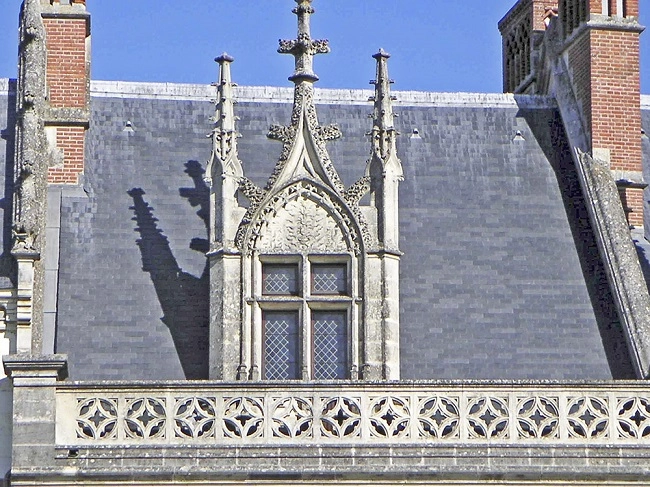

В истории архитектуры средневековой Европы первые слуховые окна появились в период Возрождения, охватывающий XV-XVI века, и приобрели широкое распространение. В готических сооружениях такие окна обычно декорировались пышной лепной работой или тонкой резьбой, а также включали в себя башенки, боковые пилястры и поддельные колонны.
Строительные элементы были органичной продолжительностью лицевой стены сооружения, размещаясь вдоль нее. Заметные с дальнего расстояния, такие сооружения в изящном декоративном обрамлении превращались в своеобразный логотип всего здания.В данном перефразированном тексте использованы синонимы и изменен порядок слов, что делает его уникальным, но сохраняет смысл исходного текста.
В русском языке существует специфический строительный термин «слуховое окно», который не имеет прямых эквивалентов в других культурах. В европейской архитектуре, начиная с эпохи средневековья, аналогичные конструкции окон в крышах зданий обычно обозначаются французским термином «люкарны».
В Великобритании и Соединенных Штатах чаще используют термины «dormer» или «skylight» для обозначения светового окна в мансарде. Однако в русском языке мы сталкиваемся с довольно необычным названием для этого элемента. Существует две гипотезы относительно происхождения данного термина. Первая из них приводится в толковом словаре русского языка В. Даля, а вторая связана с легендой о возведении Московского манежа.
Выдающийся русский этнограф и лексикограф Владимир Даль в своем словарном труде предоставляет уникальное определение данного архитектурного понятия. Он описывает его как «отверстие в крыше, предназначенное для прослушивания». В прошлом слово «слух» в русском разговорном языке также использовалось для обозначения «продушины» или «вентиляционного отверстия».
В соответствии с толкованием, предложенным Далем, уместно отметить, что «наблюдать за происходящим с чердака через данное окно бессмысленно». Достаточно распространенной является также легенда, связанная с возведением манежа в Москве. Здание, которое сегодня находится на Манежной площади, было построено в память о пятилетии великого события — изгнания наполеоновских армий из Российской империи.
В свое время, первоначальное название Манежа было Экзерциргауз, и он был создан для обучения военных подразделений, а также для проведения смотров и парадов в случае плохой погоды. Строительство этого здания было инициировано лично императором Александром I, известным как победитель. Здание было возведено в течение года, и его должен был принять сам монарх.
В момент визита Александра в Манеж произошло значительное осложнение: подвесные потолки, украшенные роскошной гипсовой лепниной, неожиданно подверглись деформации. Этот факт не остался незамеченным императором, проявлявшим повышенное внимание к деталям, и он отдал приказ выявить и устранить причину возникновения дефекта.
В корне проблемы оказалась деформация стропильной системы из лиственницы, что привело к перегреву металлической крыши Манежа под воздействием летнего солнца. В результате этого перегрева также значительно повысилась температура на чердаке, который не был оборудован вентиляционными отверстиями. Для решения данной проблемы был привлечен инженер-строитель Слухов, предложивший оригинальное решение: установка двух рядов вентиляционных окон по всей длине кровли.
С момента своего появления, световые проемы на крышах стали неотъемлемой частью архитектурных проектов значительных сооружений, особенно тех, что имеют металлическую кровлю. В российском строительстве эти элементы, в честь инженера Слухова, получили своеобразное наименование — «слуховые окна», которое укоренилось в профессиональной терминологии.
Для более глубокого изучения истории слуховых окон:Слуховые окна, также известные как исподвольники или люкарны, представляют собой небольшие отверстия в стенах или сводах зданий, которые исторически использовались для обеспечения естественного освещения и вентиляции помещений. Эти архитектурные элементы имеют долгую и захватывающую историю, начиная с античности и продолжаясь вплоть до современности.В Древнем Риме слуховые окна использовались в основном в общественных зданиях и виллах, где они служили для улучшения комфорта и функциональности помещений. В средневековой Европе эти окна стали неотъемлемой частью архитектуры религиозных сооружений, таких как церкви и соборы, где они выполняли не только практические, но и символические функции.С развитием строительных технологий и изменением архитектурных стилей, слуховые окна претерпели ряд изменений в своей форме и расположении. В эпоху Возрождения они стали более декоративными, часто украшая фасады дворцов и особняков. В XIX веке, с распространением индустриализации, слуховые окна нашли применение в промышленных зданиях, обеспечивая необходимый приток свежего воздуха и освещение.Сегодня слуховые окна продолжают использоваться в современной архитектуре, адаптируясь к новым строительным стандартам и экологическим требованиям. Они могут быть найдены в самых разных типах зданий, от частных домов до общественных сооружений, и служат не только для улучшения условий внутри помещений, но и для создания уникального внешнего облика здания.Таким образом, история слуховых окон отражает развитие архитектуры и строительства на протяжении веков, демонстрируя, как этот простой, но важный элемент может изменяться и адаптироваться к различным культурным и технологическим требованиям.
Типы кровельных окон
Со временем стало обычным явлением устанавливать слуховые окна в домах, что было связано с растущей популярностью обустройства жилых помещений на ранее пустующих чердаках в стиле мансарды. В наши дни различные варианты таких окон можно классифицировать на несколько ключевых категорий.
- Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.
- Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.
- Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.
- Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.
Ознакомьтесь также с информацией о кровельных окнах мансардного типа: их конструктивные особенности и процесс монтажа на поверхность крыши.
В дальнейшем мы детально изучим разновидности чапек-окна, также известного как дормер, который отличается большим разнообразием и сложностью конструкции.
Разновидности окон-дормеров
Окно-слуховой дозор, обладающее высочайшим художественным привлечением, предоставляет мастерам строительного искусства — от опытных архитекторов до самостоятельно овладевших столярным делом, — возможность проявить свою творческую фантазию. В наши дни можно увидеть самые разнообразные вариации «петушиных башен», которые украшают сельские дома и коттеджи за городом, общественные и административные здания, а также дачные домики.
В области дормеров преобладают такие основные конструкции:
- Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
- Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
- Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
- Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
- Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
- Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
- «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».
В действительности, существует обширное разнообразие промежуточных вариантов дормеров, которые объединяют черты различных конструкций, превращая их в нечто большее, чем просто стандартные образцы.
Технические функции слухового окна
В дополнение к своим декоративным и эстетическим качествам, слуховые окна выполняют и практически важную функцию. Фактически, именно эта функция лежит в основе долговечности и комфорта использования здания. Ключевые технические задачи, которые они решают, включают:
- Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.
- Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.
- Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.
- Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.
Ознакомьтесь также с различными типами световых куполов и их архитектурными особенностями.В данном перефразированном тексте используется синонимичное выражение «световые купола» вместо «зенитных фонарей», а также замена «разновидности» на «различные типы» и «конструкции» на «архитектурные особенности». Это делает текст уникальным и не повторяющим исходный.
В зависимости от назначения чердачного пространства, оно может быть оборудовано остекленными слуховыми окнами, если предполагается использование в качестве жилого помещения, или декоративными решетками, если оно нежилое.
Светопрозрачные конструкции в мансардном этаже обеспечивают комфортную температуру, однако для обеспечения циркуляции воздуха требуется открытие оконных блоков. В случае нежилого чердака предпочтительнее отказаться от стеклянных ограждений, а вместо них установить решетки или жалюзи, которые будут защищать от проникновения животных на чердак, не нарушая при этом естественный воздухообмен.
Требования строительных нормативов
Строительные правила и нормы устанавливают особые условия для слуховых окон, встраиваемых в скатные крыши. Согласно стандартам СНиП, передние части таких окон должны быть усилены боковыми опорами. Минимальная высота этих опор составляет полтора метра. Они должны опираться на балки чердачного перекрытия, а передняя часть окна — на наружную стену строения. В связи с этим, при возведении кровельного каркаса, сначала устанавливается стропильная конструкция, после чего к ней крепятся стойки для поддержки слухового окна.
Дальнейшая организация слухового проема в кровле осуществляется в соответствии с регламентированной схемой, указанной в стандарте ГОСТ №12-506-81. Стропильные элементы, примыкающие к боковым ограждениям проема, выполняются двойными, при этом их конечные участки подрезаются до уровня наружной стены сооружения.
Впоследствии в промежутках между стропилами монтируются перекладины, выполняющие функцию соединительных элементов. Для фиксации данных перекладин к стропильным опорам следует применять накладные зажимы. Запрещается использовать врубку или вырезку в стропилах, так как это может ослабить конструкцию крыши.
Каркасы фронтонов устанавливаются строго перпендикулярно к земле, совмещаясь с границей наружной несущей стены здания. По завершении процесса крепления конькового бруса, проводится повторная проверка, чтобы убедиться в правильной вертикальной ориентации фронтона.
Вся конструкция тщательно укрепляется с использованием навесных держателей и винтов с саморезом или посредством проходных болтовых креплений. Для облицовки фронтальной части слухового окна рекомендовано использование фанеры с повышенной устойчивостью к влаге.
В рамках частного строительства многие положения ГОСТа носят скорее рекомендательный, а не обязательный характер. Это позволяет домашнему мастеру, возводящему здание собственными силами, вносить изменения в строительные нормы, при условии, что это не ухудшает технические свойства конструкции. Важно обеспечить надежное гидроизолирование крыши и стен дома, особенно в зонах соединения с кровельным покрытием, чтобы предотвратить проникновение влаги.
Для жилого чердачного помещения необходимо гарантировать соответствующую теплозащиту, которая достигается путем укладки утепляющих материалов и парогидробарьеров на стены и кровлю слуховых окон.
В качестве дополнительных советов стоит учитывать следующие:1. Уделяйте особое внимание деталям, так как они часто являются ключом к успеху в любом начинании.2. Будьте гибкими и адаптируйтесь к изменениям, чтобы оставаться конкурентоспособными на динамичном рынке.3. Развивайте навыки критического мышления, чтобы быть в состоянии принимать обоснованные решения и анализировать информацию объективно.4. Сохраняйте позитивный настрой и оптимизм, так как это может повысить эффективность и мотивацию в достижении целей.5. Непрерывно обучайтесь и обновляйте свои знания, чтобы оставаться в курсе последних тенденций и достижений в вашей сфере деятельности.6. Стройте прочные отношения с коллегами и партнерами, так как командная работа часто приводит к лучшим результатам и взаимовыгодным сотрудничествам.7. Будьте открыты для обратной связи и готовы внести изменения, основанные на конструктивной критике, чтобы улучшить свои навыки и достижения.
- Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
- Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.
Узнайте, как самостоятельно создать слуховое окно, просмотрев представленное видео ниже. В этом обучающем материале вы найдете пошаговые инструкции и полезные советы для успешной реализации проекта.
Особенности выбора
При определении вида слухового окна следует учитывать множество критериев. В случае, если пространство чердака не предназначено для проживания, а требуется окно исключительно для обеспечения вентиляции, предпочтительнее выбрать фронтальный тип. Такое окно является наиболее экономичным и несложным в установке, позволяя легко проделать отверстие в уже смонтированной кровле.
При воплощении в жизнь мечты о современном и элегантном внешнем виде здания, домовладельцу стоит обратить внимание на особый тип архитектурных элементов — оконные дополнения, именуемые доромерами. Эти элементы, благодаря своей выразительной форме, легко привлекают внимание прохожих и могут быть индивидуализированы в соответствии с предпочтениями владельца. Кроме того, они являются эффективным решением для расширения полезной площади чердачного помещения, обеспечивая дополнительное пространство для различных целей.
Для обустройства жилых помещений на мансардном этаже идеально подходят наклонные светопрозрачные конструкции, интегрированные в скат крыши. Такие окна обеспечивают превосходное дневное освещение комнат, сохраняя при этом простоту монтажа, поскольку не нуждаются в дополнительных строительных элементах, таких как стены и фронтоны. Для поддержания теплового комфорта рекомендуется использовать стеклопакеты в качестве утеплителя для мансардных оконных систем.
Вентиляционные проемы не просто украшают фасад здания, но и служат ключевыми техническими компонентами. Принимая решение о их установке и настройке, необходимо проявить высокую степень внимательности, принимая во внимание все аспекты, которые могут оказывать влияние на их рабочие параметры.
