Насколько шпросы на окна актуальны в наше время?

В прошлом единственным доступным методом остекления был мелкий переплет. В то время технологии производства крупногабаритного листового стекла еще не существовало, и для получения небольших стеклянных пластин использовали метод раскатывания расплавленного стекла, которое затем после затвердевания подвергали резке до достижения формы прямоугольника или квадрата.

В тот период также стали использоваться витражи, отличающиеся от обычных окон наличием цветных стекол различных размеров, вмонтированных в орнаментированные свинцовые каркасы. В настоящее время отсутствует необходимость в средних перекладинах рам, поскольку такой дизайн в основном носит декоративный характер и реализуется за счет использования шпросов (в русской терминологии это называется горбыльками).

В каких случаях уместны шпросы

Современные окна с переплетами можно классифицировать как принадлежащие к стилю «ретро». При выборе такого дизайна необходимо учитывать его соответствие архитектурному стилю здания. Обычно в современных многоэтажных зданиях застройщики не устанавливают окна с переплетами, так как они дороже стандартных вариантов. Однако для частных или загородных домов подобный оконный декор является довольно распространенным, хотя и не всегда соответствует различным архитектурным стилям.

Рассматривая устоявшийся стереотип «дизайнерского» подхода, шпросы будут идеально вписываться в интерьер, если здание возведено в одном из следующих стилей:

• средиземноморский;
• прованс;
• кантри;
• английский;
• американский;
• тосканский;
• монтерей (смесь французского и испанского стиля);
• готика и неоготика.

Изучая перечень, можно отметить, что все упомянутые архитектурные стили имеют историческое происхождение, однако они продолжают оставаться актуальными и в наши дни. В регионах, где преобладают английские (американские) и арочные окна, использование шпрос не только привносит элемент декора, но и способствует усилению конструктивной прочности рам.

Виды шпросов

Классификация, принятая в настоящее время, разделяет шпросы на две основные категории в зависимости от их функциональной роли: это конструктивные и декоративные шпросы.

В свою очередь, виды декоративных шпротов включают:

• внутренние;
• венецианские (накладные);
• венские (комбинированные).

Конструктивные шпросы

В основе данного ПВХ окна лежит рама, разбитая на мелкие сегменты посредством внутренних импостов, выполненных из того же материала. Каждый из этих сегментов заполнен однокамерным или двухкамерным стеклопакетом, имеющим стандартную конструкцию с дистанционными рамками и герметичными внутренними и внешними контурами.

Размер стеклопакетов прямоугольной конфигурации обычно колеблется от 300 до 350 мм, однако применительно к арочным окнам этот диапазон не охватывает полностью всю область остекления.

Главные минусы конструктивных шпросов очевидны: они обладают значительным весом и высокой ценой по сравнению с обычными окнами аналогичного размера.

В связи с этим данный метод применяется для повышения прочности сооружения.

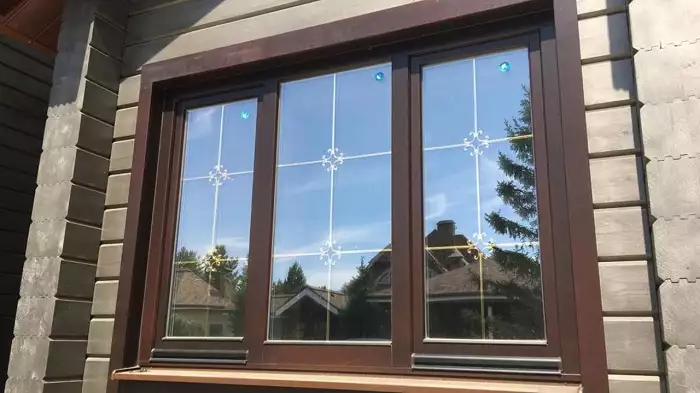

Стеклопакеты с внутренней декоративной рамкой

В соответствии с ГОСТ 24866-2014, элементы, интегрированные в структуру стеклопакета и выполняющие функцию декора, обозначаются как декоративные рамки. Монтаж таких элементов осуществляется исключительно на производственных предприятиях, при этом их характеристики и требования определяются либо в проектной документации, разработанной проектировщиком, либо в соглашении о поставке, установленном заказчиком.

В акте регламентации содержатся упомянутые положения:

• возможность использования шпросов должна быть подкреплена расчетами на прочность и тепловые режимы для конкретных условий эксплуатации;
• все узлы декоративной рамки, в том числе соединения с дистанционной рамкой, рекомендовано устанавливать на упругие прокладки;
• упругие прокладки должны быть надежно зафиксированы;
• расстояние до стекол должно быть не менее максимального прогиба стекла.

Последнее условие устанавливает соотношение между габаритами стеклопакета и толщиной внешнего декоративного обрамления. Величина допустимого прогиба определяется на основе расчетов проектировщиком или пожеланиями заказчика, с учетом специфики эксплуатации. В случае отсутствия уточнений в сопроводительной документации, данный показатель принимается согласно установленным стандартам.

• при совокупном неблагоприятном сочетании всех факторов — 1% от размера длиной стороны;
• при воздействии постоянной или длительной временной нагрузки — 0.4% от размера короткой стороны.

Также допускается установить норму максимального прогиба, равную половине толщины дистанционной планки. Однако для декоративных рам эта норма неприменима.

Ширина компонентов внутреннего обрамления может варьироваться. Типовой набор стандартных компонентов включает следующие размеры: 8, 18, 26 и 45 миллиметров.

Наименьшая толщина элемента составляет 5.5-6 мм, в то время как другие элементы достигают 8 мм. Учитывая нормативный предел прогиба в 3 мм, минимальное расстояние между стеклами в стеклопакетах с узкими рамами установлено на уровне 12 мм, а с широкими рамами — на уровне 14 мм.

Также рекомендуется ознакомиться с материалом: Варианты оконных порталов для различных жизненных ситуаций!

Вот образцы стандартных условий, предлагаемых производителями стеклопакетов с внутренней художественной отделкой:

• при монтаже шпросов в стеклопакет с толщиной меньше рекомендованной стандартом, изделия поставляют без гарантии;
• внутренняя раскладка имеет видимое колебание (дребезг), и даже амортизаторы (прокладки) его не устраняют — это не является причиной для претензий;
• стандартный набор соединительных элементов позволяет выполнить не любую раскладку;
• оригинальный цвет элементов — белый, возможна ламинация в другие цвета по требованию заказчика;
• стандартные виды раскладки имеют расстояния между собой и от края стеклопакета не менее 100 мм для узких и не менее 150 мм для широких элементов;
• расстояние от дистанционной рамки до ближайшего параллельного элемента — не более 400 мм;
• при раскладке лучами от центра или от дуги (арки) не рекомендовано использовать более трех расходящихся элементов;
• в двухкамерных стеклопакетах по умолчанию шпросы ставят во внешнюю камеру.

Внутренние шпроты обладают преимуществом, заключающимся в их устойчивости к выгоранию и отсутствии необходимости в уходе.

О достоверности имитации переплета рамы окна говорить не стоит. В данном случае предпочтительнее использовать другой тип декоративных шпросов — венские.

Венские шпросы

Декорирование ПВХ окон данным способом включает в себя две составляющие: внутреннюю структуру из стандартных дистанционных рам для стеклопакета и накладные планки. Размеры элементов внутренней и внешней конфигурации выбираются с таким расчетом, чтобы они создавали иллюзию импостов рамы.

В ситуациях, когда окно включает в себя неподвижную и движущуюся панели, расположение витражных элементов организуют так, чтобы узоры совпадали в точках соприкосновения с общей частью каркаса, создавая гармоничное наполнение друг друга. Создание окна с венскими витражами возможно только на производственном предприятии, где процесс его изготовления выглядит следующим образом:

1. Делают разбивку площади окна на сетку раскладки. Программно проектируют положение дистанционных рамок.
2. Изготавливают стеклопакет с проектным положением дистанционных рамок.
3. Собирают створку: расклинивают раму, проверяют равенство диагоналей, вставляют стеклопакет, устанавливают штапики.
4. Подготавливают стекло к наклейке шпросов — сдувают пыль и мусор, протирают очистителем.
5. Нарезают по длине заготовки для шпросов.
6. Подрезают ребра торцов заготовок. Угол подрезки в месте примыкания к раме у шпросов для внутренней стороны зависят от формы штапика, у шпросов для внешней стороны обычно равен 15°. Дополнительно снимают фаску под край резинового уплотнителя. Углы подрезки торцов в узлах пересечения шпросов между собой зависит от формы профиля.
7. Приклеивают шпросы с одной стороны створок таким образом, чтобы они совпадали с положением дистанционных рамок. Для этого с обратной стороны длинной заготовки снимают защитную пленку, но не полностью, а на 1-2 см от каждого торца. Затем предварительно устанавливают вертикальный элемент, приклеив только его края, и «примеривают» прилегающие горизонтальные элементы. Если все шпросы становятся на место без щелей в узлах соединений и примыканий к раме, приклеивают вертикальный элемент полностью по всей длине. Затем клеят горизонтальные элементы.
8. Переворачивают окно, клеят шпросы с другой стороны стеклопакетов.

Накладные (венецианские) шпросы

Этот тип декоративной рамки для окон или дверей характеризуется своей простотой в производстве. В его конструкции отсутствует раскладка из дистанционных рамок, вставляемых в стеклопакет, что отличает его от предыдущего варианта. В каталогах различных компаний такие рамки обычно обозначаются термином «фальш-переплет».

В соответствии с нормами русского языка и с учетом терминологии, установленной ГОСТ 23166-99 (приложение А), следует использовать термин «фальшпереплет».

Для окон из металлопластика применяются трапециевидные профили из ПВХ и алюминия, обладающие следующими свойствами:

• Базовый цвет — белый. Для ПВХ возможна ламинация и окрашивание под цвет рамы, для алюминия — окрашивание.
• Толщина бывает разной, но не менее 8 мм (как стандартная высота штапика). Ширина также может быть разной (до 77 мм). Размеры подбирают в зависимости от ширины рамы, высоты профиля рамы окна снаружи и внутри.
• Для фиксации шпросов к стеклу предусмотрены два варианта решений: отдельная самоклеящаяся двухсторонняя лента или клейкий пастообразный слой нанесенный на установочную поверхность профиля.

В производственных помещениях можно создать гибкие шпросы, подходящие для различных конфигураций раскладок. В домашних условиях добиться качественного и точного изгиба профиля представляется чрезвычайно трудным. В связи с этим, при самостоятельной украшении прямоугольных окон предпочтение отдается традиционному решетчатому переплету, а для верхних частей арочных окон (фрамуг) выбирают раскладки в форме расходящихся лучей.

Имеются комплекты алюминиевых профилей, оснащенных декоративными вставками в форме вензелей.

ПВХ-профили доступны для покупки в виде отрезков длиной 5 метров. Стоимость этих профилей определяется количеством, размерами и цветом. Наименьшая цена для белых профилей немецкого производства сечением 17х8 мм составляет 1500 рублей за штуку, или 957 рублей при заказе от 10 штук. Цветные профили имеют цену более чем в два раза выше.

Как самостоятельно установить ПВХ накладные шпросы:

1. Выбирают форму и шаг раскладки решетки. Учитывают, что, хотя размеры стеклопакетов глухой и подвижной створки отличаются, горизонтальные элементы решеток всех частей окна должны сходиться и образовывать параллельные линии. Шаг решетки выбирают симметричным для глухой части, и он не должен быть маленьким — иначе у подвижной створки верхние и нижние элементы будут чересчур узкими по отношению к соседним. Для проверки рисуют эскиз окна со шпросами в масштабе, и оценивают его вид.
2. Рассчитывают количество профиля. Учитывают, что с внешней и внутренней стороны окна может использоваться разный по высоте профиль. Закупают материалы.
3. Готовят окно к декорированию. Тщательно моют раму и стеклопакеты. Отмечают точки примыкания осей профиля раскладки к раме.
4. Измеряют размеры заготовок для вертикальных элементов. Программы проектирования окна, как на заводе, нет, поэтому все измерения надо перепроверять, а заготовки для решеток каждой створки окна изготавливать поэтапно: например, сначала вертикальные, а затем горизонтальные элементы.
5. Изготавливают вертикальные элементы раскладки. Режут профиль в размер. По ребру торца заготовки режут угол и снимают фаску (под размер выступающей части контура уплотнителя).
6. Очищают стекло тряпкой не оставляющей ворсу (например, специальной салфеткой для стекол автомобиля). В качестве очищающей жидкости лучше использовать технический спирт — он нейтрален к ПВХ и не оставляет незаметную пленку как большинство бытовых моющих средств и растворителей.
7. Устанавливают вертикальные элементы, сняв защитную полосу с клеящего слоя.
8. Замеряют реальные размеры горизонтальных элементов и вырезают заготовки.
9. У заготовок горизонтальных элементов с торцов подрезают углы и фаски, в том числе для стыковки с вертикальным профилем.
10. Приклеивают горизонтальные элементы решетки.
11. Заделывают щели стыков решетки и примыканий к раме. Для белых окон и профилей лучше использовать клей ПВХ (жидкий пластик), для цветных — силиконовый герметик соответствующего оттенка по шкале RAL.

Технологический процесс монтажа алюминиевых имитаций переплетов отличается особой последовательностью действий. Важнейшее различие состоит в том, что сетку фиксируют на стекло посредством двухстороннего скотча, а прилегание профиля к раме завершают с помощью заглушек. Для соединения между собой профилей применяют специальные соединители различных видов.

• крестовые;
• угловые;
• Т-образные;
• Y-образные.

В данной ситуации процесс установки следует такой схеме:

1. Делают чертеж, где указывают точные размеры всех элементов решетки с учетом соединителей и заглушек.
2. Нарезают профили, и нумеруют их в соответствии с позицией на чертеже.
3. Собирают из профилей и соединителей фальшпереплет. Прикладывают к окну, проверяют правильность чертежа и сборки.
4. Очищают установочную поверхность профилей техническим спиртом.
5. Нарезают ленту на полосы. Снимают с одной из сторон защитную пленку. Приклеивают ленту на переплет, прокатывая жестким валиком.
6. Очищают и обезжиривают стекло.
7. Снимают с поверхности ленты на переплете защитную пленку.
8. Вставляют готовую решетку в световой проем окна, прижимают к стеклу и прокатывают валиком.
