Секреты установки пластиковых окон в деревянном доме с обсадой

Окна

Установка оконных конструкций значительно различается в зависимости от материала, из которого возведены стены. В случае деревянных домов прямое введение оконного блока в проем невозможно без дополнительного компонента, размещаемого между проемом и оконной рамой. Этот элемент необходим для компенсации усадочных процессов, происходящих в деревянных конструкциях.

Осадка и усадка. Особенности древесины

Дома из дерева, в отличие от кирпичных, подвергаются более значительному процессу усадки. Однако нередко этот процесс ошибочно приравнивают к осадке.

Процесс оседания зданий обусловлен давлением, оказываемым их конструкцией на почву. В одинаковых геологических условиях массивность строения прямо пропорционально влияет на степень его осадки. Выбор подходящего фундамента является ключевым фактором в предотвращении или уменьшении этого явления. Неравномерность грунта и различная степень усадки соседних стен могут привести к возникновению трещин в углах на штукатурке или складок на покрытии из обоев.

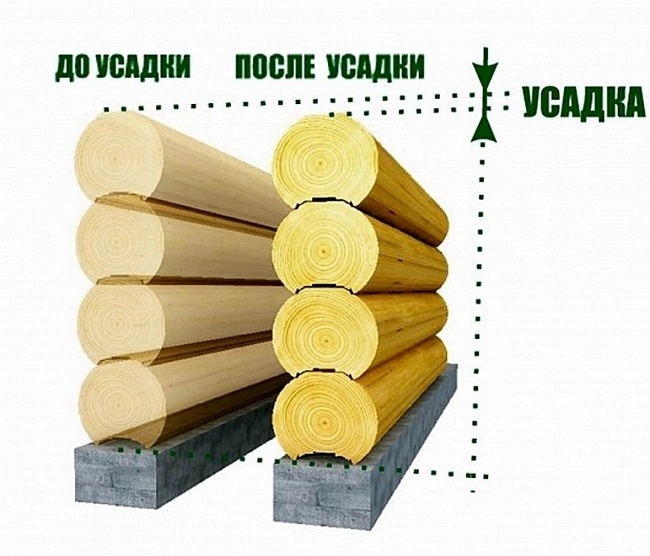

Усадка представляет собой процесс трансформации геометрических параметров строения, обусловленный высыханием используемых материалов. Это явление характерно для домов, возведенных из бетона или кирпича, однако наиболее ярко оно проявляется в деревянных постройках, созданных из бревен или бруса с естественным уровнем влажности.

Лесной материал, используемый в строительстве, обладает неодинаковой внутренней структурой. Составной частью дерева является обширная сеть продольно ориентированных каналов (трахей и трахеид), пронизывающих ствол от корневой системы до вершины. В свежеобработанной древесине всегда присутствует жидкость, количество которой варьируется в зависимости от сезона: более высокое весной и летом, сниженное зимой. Эта жидкость может быть свободной, заполняя полости каналов, а также связанной, находящейся в стенках каналов в набухших микрофибрилах. Количество связанной жидкости может составлять до 30% от массы условно сухого дерева. При испарении связанной жидкости стенки начинают уменьшаться в размерах, что влияет на линейные параметры. В связи с этим, отделочные работы, включая монтаж оконных и дверных блоков, обычно откладывают на полгода или год, чтобы дерево прошло через активный период усыхания.

Усадка домов, возведенных из клееного бруса, является наименее заметной, в то время как дома из обычного бруса или оцилиндрованного бревна, подвергнутого камерной сушке, демонстрируют более значительное изменение размеров.

В процессе возведения здания окна могут быть установлены сразу после завершения работ по сооружению стен и крыши. Однако, прежде чем установить окно в предназначенное для него пространство, необходимо предварительно смонтировать оконную коробку или окантовочный каркас.

Назначение обсады и ее разновидности

Древесина демонстрирует неоднородную реакцию на процесс усыхания. Наиболее заметны изменения в линейных размерах, перпендикулярных волокнам, в то время как продольные размеры остаются практически стабильными. При усадке деревянных строений из круглых или прямоугольных пиломатериалов, наблюдается уменьшение высоты стен, что неизбежно сказывается на высоте проемов для окон и дверей. Для предотвращения деформации окон и обеспечения свободного хода их створок, используется предварительная деревянная рама — обсадка, которая позволяет компенсировать усадочные процессы.

Она уравновешивает воздействие усадки благодаря действию нескольких ключевых элементов:

• скользящего способа вертикального крепления к стене в проеме;
• зазора между верхней доской черновой рамы и верхним венцом самого проема;
• использования для окосячки исключительно сухой древесины, которая прошла уже этап усушки.

В строительстве применяются различные типы направляющих систем, каждая из которых имеет свой метод обеспечения движения крепежа. Несмотря на это разнообразие, ключевая концепция удержания оконной рамы в открытом пространстве остается неизменной: это механизм сочленения, основанный на принципе «шпунт и гребень».

Разберем несколько альтернативных подходов:1. Анализ возможных путей: В данном контексте мы можем рассмотреть различные стратегии или методики, которые предлагаются для достижения поставленной цели или решения проблемы.2. Оценка вариантов решений: В рамках данного вопроса мы можем оценить несколько подходов, каждый из которых имеет свои преимущества и недостатки, и выбрать наиболее подходящий с учетом конкретных обстоятельств.3. Исследование альтернатив: В данной ситуации мы можем изучить несколько возможных направлений действий, каждое из которых может быть эффективным в определенных условиях, и выработать оптимальный план на основе проведенного анализа.

• Пазы вырезают в торцах боковых стен проема. Обсадную раму изготавливают заранее из обычной строганой доски. К ней в комплект заготавливают закладные бруски, сечение которых должно быть меньше ширины и глубины паза. Бруски закладывают в пазы, чтобы они в них свободно скользили. К брускам крепят обсадную раму. Достоинство способа — простота изготовления. Недостатки — щель между закладными брусками и обсадой, а также риск того, что шурупы могут вылезти сбоку бруска и заклинить его в пазу проема.
• Пазы вырезают в боковых стенах проема. Для боковых стоек обсадной рамы используют профилированный брусок с «Т-образным» сечением. Сборку рамы проводят на месте (в самом проеме), заложив шипы боковых стоек в пазы проема. Достоинство — отсутствие щелей в обсадной раме. Недостаток — сложность сборки.
• Шипы вырезают в боковых стенках проема. Пазы делают в боковых стойках обсадной рамы. Сборку обсады проводят на месте. Достоинства и недостатки такие же, как и во втором варианте.

Дополнительно ознакомьтесь с информацией: Утеплительная пленка для стеклопакетов – эффективное решение для сохранения тепла в жилище!

Рассматривая структуру внутренней части оконной рамы, стоит отметить, что ее поверхность может быть выполнена в том же стиле, что и проем окна в здании из кирпича, будто быть либо с идеально ровной, либо с рельефной поверхностью, включая наличие выступающего элемента в виде четверти.

В данном фрагменте конструкции оконной рамы заложен принцип, который определяет метод установки окна в целом.В данном перефразированном тексте используется тот же смысл, что и в исходном тексте, но сформулирован немного по-другому. Вместо термина «часть обсады» используется «фрагмент конструкции оконной рамы», а вместо «способа монтажа самого окна» — «метод установки окна в целом». Таким образом, текст становится уникальным, но сохраняет исходный смысл.

Установка окон в деревянном доме

В дальнейшем мы разберем процесс монтажа окон из пластика в деревянных строениях, применяя особую разновидность окантовочной рамы, которая оснащена пазом.В процессе установки пластиковых окон в деревянных домах часто используется особый тип окантовочной рамы, имеющей пазовое соединение. Эта технология позволяет улучшить качество монтажа и повысить энергоэффективность оконных конструкций.

При оформлении заказа на окна и подготовке отверстий для них необходимо учитывать ряд важных аспектов:1. Размеры и форма: Убедитесь, что размеры и форма оконных проемов соответствуют размерам и конфигурации заказанных окон. Это обеспечит правильную установку и герметизацию.2. Материалы и конструкция: Выберите материалы для окон и проемов, которые будут соответствовать климатическим условиям и требованиям к энергоэффективности.3. Утепление и гидроизоляция: Предусмотрите систему утепления и гидроизоляции вокруг оконного проема для предотвращения проникновения холода и влаги.4. Обработка края проема: Обработайте края оконного проема, чтобы обеспечить ровную поверхность для установки окон и предотвратить образование щелей.5. Монтажные растворы и герметики: Используйте соответствующие монтажные растворы и герметики, которые обеспечат надежную фиксацию окон и защиту от протечек.6. Обеспечение вентиляции: Учтите необходимость вентиляции при установке окон, особенно в помещениях с повышенной влажностью.7. Проверка надежности креплений: Перед установкой окон проверьте надежность креплений и конструкции проема, чтобы избежать проблем в будущем.8. Согласование с подрядчиком: Если установку окон выполняет подрядчик, проверьте, чтобы его работы соответствовали вашим требованиям и стандартам качества.9. Очистка и уход: После установки окон проведите очистку проемов и окружающих поверхностей, чтобы обеспечить долговечность и привлекательность новой конструкции.10. Правильная эксплуатация: После установки ознакомьтесь с инструкциями по эксплуатации окон, чтобы обеспечить их правильное использование и продление срока службы.

• Высота проема должна быть на 15-17 см больше рамы окна (плюс высота подставочного профиля пластикового окна, который обычно входит в комплект поставки). Из них по 4-5 см приходится на нижнюю и верхнюю поперечину обсадной рамы, 2-4 см на запенивание окна и подоконника, 4-5 см на уменьшение проема в результате усадки.
• Ширина проема должна быть больше окна на 22-24 см. Из них по 10 см приходится на толщину боковых стоек обсады, а 1-2 см нужны для запенивания пластикового окна.

Подготовка оконного проема

Наиболее сложным этапом в процессе монтажа является формирование шипа на концах оконных коробок. Рекомендуемый размер шипа — чуть менее 5 сантиметров по толщине и высоте, при этом пазы в боковых частях оконной рамы должны соответствовать таким же габаритам. Процесс выполнения данного действия включает следующие шаги:

• отмечают на торцах проема вертикальный уровень, вынеся его чуть вперед от центра стены в сторону улицы;
• отбивают относительно разметки две параллельные линии так, чтобы они находились равноудалено от нее в обе стороны, а расстояние между ними равнялось ширине шипа;
• бензопилой по каждой линии делают пропилы глубиной 5 см;
• на внутренней и внешней стене отбивают линии на расстоянии 5 см от вертикальных краев проема;
• по линиям делают бензопилой надрезы глубиной 5 см;
• убирают «лишнюю» древесину, при необходимости дорабатывая шип стамеской.

В случае возможности подключения удлинителя с напряжением 220 вольт к строящемуся зданию, процесс выпиливания шипа может быть выполнен с помощью ручной циркулярной пилы.

Подготовка деталей обсадной рамы

Для создания боковых опор окосячки используют брус с сечением 100 на 150 миллиметров.

Для обеспечения надлежащего монтажа, брус должен превышать высоту оконного проема на 2-4 сантиметра, что позволит создать необходимые зазоры в 10-20 миллиметров между обшивкой и рамой для вставки монтажной пены. В средней части бруса, на одной из его широких сторон, формируется паз, предназначенный для соединения с шипом боковых элементов проема. Рекомендуется выполнять эту операцию не на месте установки, а в условиях мастерской, используя ручной электроинструмент для большей точности и удобства работы.

• на широкой стороне бруса наносят две параллельные линии на расстоянии 5 см от края;
• ручной дисковой пилой делают два пропила глубиной 5 см;
• между крайними надрезами делают еще 4 дополнительных пропила на расстоянии друг от друга приблизительно в 1 см (с учетом, что толщина стандартного пильного диска равна 3.2 мм);
• аккуратно выламывают древесину из паза, и дорабатывают стамеской его дно.

Верхнюю и нижнюю составляющие оконной обвязки создают из обработанных досок с сечением 40х150 мм либо 50х150 мм. Длина данных досок должна быть несколько короче, чем общая ширина оконного проема в сочетании с высотой двух шипов. На узких концах досок, расположенных по центру, формируют пазы с шириной и глубиной в 50 мм.

Ознакомьтесь также с материалом: «Зимняя установка окон в соответствии с ГОСТом: преимущества и недостатки».

Утепление и сборка обсадной рамы

Несмотря на отсутствие сквозных щелей между обсадной рамой и проёмом, их утепление является обязательным.В данном перефразированном тексте использованы синонимы и изменен порядок слов, что делает его уникальным по сравнению с исходным текстом. Вместо «щели между стойками обсадной рамой и проёмом» использовано «щели между обсадной рамой и проёмом», а вместо «не являются сквозными» — «отсутствие сквозных щелей». Также был изменён порядок предложений, что делает текст более динамичным и уместным в различных контекстах.

Для обеспечения свободного перемещения оконной коробки применяются рулонные утепляющие материалы, которые накладываются на шпунты рамы. Таким образом, данный утеплитель также используется для заполнения верхнего компенсационного зазора между проемом и оконной коробкой, размер которого обычно составляет около 4-5 сантиметров.

В особых случаях разрешается применение монтажной пены для герметизации нижнего соединения оконной коробки с проемом.

Начало процесса установки обсадной конструкции начинается с фиксации нижней поперечной балки рамы, которую тщательно закрепляют к верхней части проема, предварительно обеспечив ее соответствие горизонтальному уровню.

Технологический процесс монтажа следует такой схеме:1. Подготовка компонентов: все элементы конструкции проходят тщательную проверку на предмет соответствия техническим требованиям и качеству.2. Сборка основных узлов: начинается процесс соединения основных деталей, согласно разработанной схеме и инструкциям.3. Установка дополнительных элементов: после завершения сборки основных узлов, приступают к установке дополнительных компонентов, которые обеспечивают функциональность и надежность всей системы.4. Тестирование и настройка: завершающим этапом является проведение комплексного тестирования собранного устройства и его настройка под конкретные условия эксплуатации.Таким образом, процесс сборки представляет собой четкую последовательность действий, направленных на создание высококачественного и функционального изделия.

1. На шипы «надевают» верхнюю поперечину обсады: сначала один край, затем, заведя по диагонали — второй.
2. «Надевают» пазами на шипы боковые стойки.
3. Верхнюю поперечину опускают на стойки.
4. Проверяют геометрию обсадной рамы (самый простой способ — равенство диагоналей).
5. Соединяют саморезами стойки с поперечинами, следя за тем, чтобы крепеж не прошил элементы рамы насквозь.

В конечном итоге необходимо создать монтажное пространство, габариты которого превышают размеры оконного блока на 4 сантиметра в горизонтальном направлении и на 6 сантиметров в вертикальном направлении, исключая при этом толщину опорного профиля.

Установка окна

Установка пластикового остекления в жилище из древесины осуществляется в соответствии с общепринятыми методиками:1. Подготовка проема: Производится тщательная подготовка проема в стене, включая выравнивание и укрепление его по периметру для обеспечения надежной фиксации окна.2. Установка оконной рамы: Пластиковая рама вставляется в подготовленный проем и закрепляется с помощью специальных монтажных пластин или анкеров, обеспечивая герметичность и прочность соединения.3. Установка стеклопакетов: После закрепления рамы в нее вставляются стеклопакеты, предварительно уплотненные прокладками для защиты от проникновения воздуха и влаги.4. Герметизация швов: Все стыки между рамой и стеной герметизируются с помощью уплотнительных материалов, таких как силиконовый герметик или монтажная пена, для предотвращения сквозняков и конденсата.5. Отделка откосов: В завершение работы проводятся отделочные работы, включая заделку и окраску откосов, что придает завершенный вид окну и сохраняет его функциональность на долгие годы.Таким образом, процесс монтажа пластиковых окон в деревянных постройках строится на четких технологических принципах, обеспечивающих качество и долговечность установки.

При установке креплений рамы посредством саморезов, проходящих через профиль, необходимо сначала снять распашные двери, а затем удалить стеклопакеты из закрытых секций.Для окосячек с четвертью существует еще один вид монтажных пластин — уголки, которые крепят к торцу профиля перед началом монтажа. Расстояние от углов до точек крепления должно лежать в пределах 10-15 см, промежутки между крепежом должны быть не более 70 см. Эти расстояния зависят от цвета и ширины профиля. Для белого профиля толщиной до 60 мм — 70 см, более 60 мм — 60 см. Для цветных профилей эти расстояния уменьшают на 10 см.

Для первого метода установки необходимо выбрать саморезы с такой длиной, чтобы они не проникали через всю обшивку, а заканчивались внутри каркаса.

Вставляют в проем окосячки окно. Выставляют его по уровням (вертикали, горизонтали и относительно плоскости проема), используя пластиковые или деревянные клинья. Эти же клинья задают необходимые зазоры между окном и окосячкой, но необходимо проследить, чтобы они не выгнули профиль.

Крепят окно к обсаде одним из способов. При креплении через раму важно, чтобы линия крепления не попала на шип проема — в этом месте обсада наиболее тонкая. Для этого плоскость окна должна быть смещена внутрь или наружу относительно скользящего соединения обсады в проеме. При креплении с помощью уголков окно крепят к выступу четверти на обсаде.

Обрабатывают зазоры антисептиком. Дают ему просохнуть, и заполняют швы монтажной пеной. Для деревянного дома нужно выбирать особенный, эластичный состав, который может выдерживать значительные деформации во время усадки без разрушения отвердевшей пены.

Герметизируют монтажный шов со стороны помещения паронепроницаемой пленкой, со стороны улицы — влагостойкой лентой мембранного типа.
