Стандартизация производства стеклопакетов, согласно ГОСТ

Имеется комплекс стандартов ГОСТ, которые устанавливают технические параметры, качественные характеристики, типы и систему обозначений для стеклопакетов. К примеру, эти нормативные документы определяют, какими должны быть размеры, прочность, теплоизоляционные свойства, а также способы маркировки данных изделий.

• ГОСТ 7481-2013 регулирует технические характеристики армированного стекла;
• ГОСТ 111-2014 — технические характеристики листового бесцветного стекла;
• ГОСТ 30779-2014 гласит о методах определения долговечности стеклопакетов;
• ГОСТ 32998.4-2014 определяет методы оценки герметического слоя стеклопакетов;
• ГОСТ 32998.6-2014 определяет правила и методы оценки качества стеклопакетов;
• ГОСТ 24886-2014 утверждает маркировку стеклопакетов.

В дополнение к уже упомянутым аспектам, существует обширный набор параметров, установленных ГОСТом, которые касаются технических особенностей и допустимых отклонений для различных типов стекол, включая солнцезащитные, термоупрочненные и многослойные. Также имеются стандарты, определяющие качество отдельных компонентов строительных конструкций, их содержимое и функциональное предназначение. Для понимания формул, применяемых в стеклопакетах, следует обратиться к ГОСТу 24886-2014, который является ключевым документом в данной области.

Классификация стеклопакетов по количеству камер

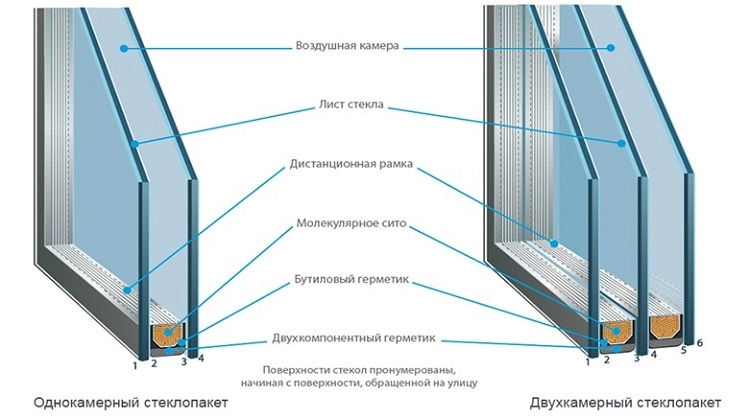

Пространство камеры стеклопакета представляет собой замкнутую зону, ограниченную двумя параллельно расположенными стеклами, которые фиксируются с использованием дистанционных рамок и герметизирующих материалов. В зависимости от конструкции и характеристик, выделяют несколько типов таких камер.

• однокамерные стеклопакеты. Они состоят из 2 стекол и соответственно 1 герметичной воздушной камеры. Обозначается изделие аббревиатурой СПО (стеклопакет однокамерный);
• двухкамерные. Это 3 стекла, между которыми установлены 2 дистанционные рамки и, следовательно, 2 воздушные камеры. Аббревиатура — СПД (стеклопакет двухкамерный);

В дополнение к этому, камеры могут быть заполнены воздухом или смесью одного или нескольких инертных газов. Этот аспект также отражается в спецификации продукта.

• воздух — не имеет специальной маркировки;
• аргон — обозначается Ar. Плотность этого газа несколько выше нежели у воздуха. Камеры наполненные аргоном способствуют улучшению характеристик тепло и шумоизоляции;
• криптон — Kr. Этот газ еще более плотен и вязок чем аргон. Следовательно, стеклопакеты наполненные криптоном имеют больший коэффициент сопротивления теплопередачи;
• ксенон — Хе. Также обладает повышенной плотностью и может увеличить тепло и звукоизоляцию стеклопакета. Кроме того, ксенон способен отражать ультрафиолетовое излучение, что добавляет изделию солнцезащитные свойства;
• гексафторид серы — Sf. Этот газ плотнее воздуха, но имеет низкую вязкость. Применяется для улучшения качеств конструкции по звукоизоляции.

Рамка дистанционная, как правило, изготавливается из алюминиевого сплава и не фигурирует в технической спецификации стеклопакета. Однако, когда профиль выполнен из металлического материала, дистанционная рамка может быть дополнена утепляющими вставками, что придает таким профилям статус «теплых», и они могут обозначаться аббревиатурами ТР или ТД.

Виды стеклопакетов по толщине

Толщина современных стеклопакетов определяется суммой толщины стеклянных листов и ширины промежуточных рамок, образующих воздушные прослойки. Стандартно используются стекла толщиной 4 или 6 миллиметров, хотя возможны варианты с 8 или даже 10 мм. Ширина воздушных камер колеблется в диапазоне от 10 до 24 миллиметров.

Обычно предполагается, что увеличение расстояния между стеклами в однокамерном стеклопакете приводит к улучшению его способности удерживать тепло.

Для изделий с двумя камерами рекомендуется не превышать расстояние в 16 мм, так как это может ухудшить теплоизоляционные свойства окон. В дополнение к этому, существуют стеклопакеты с воздушной прослойкой в 6 мм, которые соответствуют требованиям ГОСТ, однако их использование ограничено внутренним остеклением.

Разберемся с разновидностями стеклопакетов, учитывая их толщину:1. Одинарное стекло: Это простейший вариант, состоящий из одного листа стекла. Его толщина обычно составляет от 4 до 6 мм.2. Двойной стеклопакет: Состоит из двух стекол, разделенных воздушным промежутком. Толщина такого стеклопакета может варьироваться от 24 до 40 мм.3. Тройной стеклопакет: Включает три стекла, размещенных с двумя воздушными промежутками. Его толщина может достигать 48 мм и более.4. Усиленные стеклопакеты: Это варианты с дополнительными слоями защиты, такими как энергосберегающие покрытия или звукоизоляционные пленки. Их толщина может быть от 24 до 60 мм и более.Таким образом, выбор толщины стеклопакета зависит от конкретных требований к тепло- и звукоизоляции, а также от архитектурных особенностей здания.

• 24 мм. Это однокамерные изделия с толщиной стекол по 4мм и расстоянием между ними в 16 мм. Стандартные стеклопакеты, применяемые для наружного остекления оконных проемов жилых помещений, офисов и других отапливаемых зданий в регионах с умеренными климатическими условиями;
• 32 мм. Стандартно, это двухкамерные конструкции с толщиной 3 стекол по 4 мм и 2 воздушными камерами шириной по 10 мм. Но могут быть однокамерные варианты с расстоянием между стеклами в 24 мм;
• 38 мм. Изделие с 3 стеклами по 4 мм и 2 камерами по 14 и 12 мм. Причем большее расстояние делается между стеклами, расположенными наружу;
• 40 мм. Стеклопакет с 3 стеклами по 4 мм и 2 камерами по 14 мм. Такие конструкции применяются для наружного остекления в регионах с более суровыми климатическими условиями;
• 44 мм. Изделие, состоящие из 3 стекол толщиной по 4 мм и 2 камер шириной по 16мм. Может быть другой вариант: одно стекло — 6 мм, а 2 других по 4 мм, камеры соответственно — по 14 и 16 мм. Более толстое стекло, обычно, устанавливается с внешней стороны.

Ознакомьтесь также с вариантами остекления балконов и террас: Вариации стеклянных решений для улучшения внешнего вида и функциональности балконов и террас.

В дополнение к уже упомянутым, на рынке представлены стеклопакеты с толщиной от 46 до 52 мм и даже более. При этом принцип их конструкции остается неизменным, меняются лишь параметры, такие как количество стекол и глубина камер, в соответствии с индивидуальными требованиями.

Классификация стеклопакетов, соответственно их назначению

Цель всей структуры определяется типом используемых стёкол и содержимым камер. В зависимости от этих параметров выделяют следующие варианты:

• энергосберегающие стекла. На них наносится специальное твердое или мягкое покрытие, которое отражает инфракрасные лучи. Для твердого покрытия используется оксид олова или индия, оно может быть нанесено на внешнюю сторону стекла, так как устойчиво к механическим повреждениям, атмосферным явлениям и истиранию. В формуле обозначается буквой К. Для мягкого покрытия используют оксид серебра и наносится оно только на внутреннюю поверхность стекла, так как неустойчиво к влиянию окружающей среды. Но такой вариант более распространен из-за лучших теплоизоляционных качеств. Маркируется буквой I;
• закаленные стекла. Существует 2 вида термической закалки стекла и 1 вид химической. Все они направлены на повышение стойкости к механическим повреждениям. Так, вследствие сильного разогрева и постепенного охлаждения получают термозакаленное стекло. Оно отличается большей прочностью и формированием небольших округлых осколков при повреждении. Маркируется — ESG.

Стекло, подвергнутое термоупрочлению, изготавливается по схожей технологии с предшествующим типом, однако включает более продолжительный этап закалки. В результате такой обработки материал приобретает дополнительную прочность, демонстрирует меньшее искривление оптических свойств, но при разрушении распадается на крупные, заостренные фрагменты. Обозначение данного вида стекла — TVG.

Стекло, подвергнутое химической закалке, изготавливается посредством обработки в солевом растворе, что обеспечивает ему высокую стойкость к механическим нагрузкам и сжатию. Таким образом, данный метод позволяет закалить даже стекло минимальной толщины в 1 миллиметр, что недостижимо при термической закалке. Однако, следует учитывать, что такое стекло не является безопасным, поскольку при его разрушении образуются крупные и острые фрагменты.

• триплекс. Многослойное стекло, между листами которого располагается специальная полимерная пленка. Самый простой вариант — ударопрочное стекло. Оно предназначено выдержать падение тела с определенной высоты. Обозначается Р1А-Р5А. Чем больше цифра, тем с большей высоты стекло может выдержать удар (от 1.5 до 9м).

Стекло с противовзломной защитой демонстрирует высокую стойкость к воздействию сильных ударов острыми тяжелыми инструментами, такими как топор, молоток и лом. Оно классифицируется от Р1В до Р3В, где буквенные обозначения соответствуют уровню его прочности. Цифровые индексы указывают на количество ударов, которое может выдержать стекло без повреждений, с диапазоном от 30 до 70 ударов соответственно.

Стекло, обладающее способностью противостоять пулям, обеспечивает надежное укрытие от выстрелов. Оценка его стойкости к различным калибрам огнестрельного оружия производится с помощью специальных обозначений, которые варьируются от С1 до Бр1-Бр6, указывая на уровень его пуленепробиваемости.

В дополнение к вышесказанному, рекомендуется ознакомиться с информацией о том, как самостоятельно установить теплоизолирующие откосы на окна из ПВХ.

Стекло с высокой устойчивостью к взрывным воздействиям обладает способностью противостоять разрушающему действию взрывов. Оно классифицируется по своей стойкости к взрывам различной интенсивности, что отражается в обозначениях от SB1 до SB7 или от EXV45 до EXV10. Различные системы маркировки обусловлены разными методами тестирования этого типа стекла.

Стекло с усиленной защитой, предназначенное для минимизации риска получения травм от разлетающихся осколков в случае удара. Обозначается индексами СМ1-СМ4, где цифры указывают на диапазон допустимой высоты, с которой может произойти падение (от 30 до 200 сантиметров), обеспечивая при этом безопасность.

• армированное стекло. Представляет собой стеклянный лист с вмонтированной в него металлической сеткой. Такое изделие более прочное и безопасное, при разрушении осыпается мелкими осколками. Применяется для остекления крыш, оконных проемов зданий производственного назначения, спортивных залов и т.д. Маркируется буквой А, если стекло полированное — то Ап;

• узорчатое стекло или декоративное. Применяется для оформления внутренних дверей, а также остекления оконных проемов, где нежелательна полная прозрачность. Изделие имеет рифленую поверхность и окрашивается практически в любой цвет. Маркируется буквой У;

• солнцезащитное стекло. Может быть с твердым покрытием и тогда обозначается — Ст, или с мягким — См. Такие стекла препятствуют проникновению избыточного солнечного света и зачастую имеют ярко выраженный зеркальный эффект;

• тонированное стекло. Это окрашенное в массе изделие, для изготовления которого в сырье добавляют оксиды металлов. Оно также защищает от проникновения избыточного солнечного света, а также если необходимо скрыть обзор помещения снаружи. Маркируется буквой Т.

Примеры расшифровки формул стеклопакетов

Теперь, обладая информацией о маркировке компонентов стеклопакета, становится проще понять его функциональность и специфические особенности. К примеру:

• 4-16-4. Это однокамерный стеклопакет, состоящий из 2 стекол по 4мм и воздушной камерой между ними шириной 16мм. Общая толщина составляет 24мм;
• 4-14-4-14-4. Двухкамерный стеклопакет с 3 стеклами по 4 мм и 2 воздушными камерами шириной по 14 мм. Общая толщина 40мм;
• 4-12-4-12Ar-4I. Двухкамерный стеклопакет с 3 стеклами по 4мм, внутреннее из которых является энергосберегающим с мягким покрытием. 2 камеры одна из которых заполнена воздухом, а вторая аргоном. Общая толщина 36мм;
• 4ESG-14-4-14Sf-4К. Двухкамерный стеклопакет с 3 стеклами по 4 мм, наружное — термически закаленное, внутреннее — энергосберегающее с твердым покрытием. 2 камеры шириной по 14 мм, одна из которых наполнена воздухом, а вторая — гексафторидом серы. Общая толщина 40 мм;
• 3+3Р3В-16Ar-4-16Ar-4I. Двухкамерный стеклопакет с 2 стеклами по 4 мм и одним — 6мм. Наружное стекло триплекс противовзломное высшего класса, внутреннее — энергосберегающее с мягким покрытием. 2 камеры шириной по 16 мм, наполненные аргоном. Общая толщина 46мм.

На рынке представлено большое разнообразие моделей стеклопакетов, однако принцип их классификации остается общим. Компании, исходя из своих производственных мощностей, предоставляют широкий ассортимент продукции с различными функциями и свойствами. Также есть возможность составить собственную спецификацию стеклопакета, максимально соответствующую личным потребностям, и заказать его изготовление.
