Плюсы и минусы трехкамерных стеклопакетов

Окна

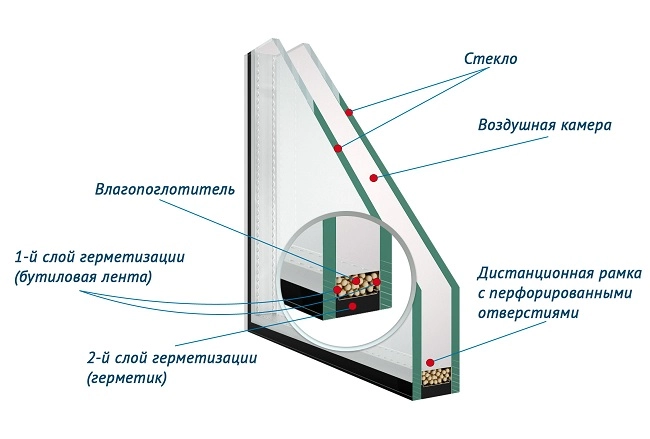

Стеклопакет представляет собой герметичную стеклянную структуру, состоящую из двух или более пластин, разделённых промежуточными распорками. В настоящее время широко используются однокамерные и двухкамерные варианты, включающие либо одинаковые, либо разные по толщине стекла. Однако, всё большее распространение получают трёхкамерные модели.

Что это такое?

Стеклопакет с тремя камерами включает в себя четыре листа стекла, образующих три герметичных пространства, заполненных либо инертным газом, либо осушенным воздухом. Пространство между стеклами и сами стекла могут иметь разную толщину и расположение (несимметричный дизайн) или быть одинаковыми (симметричный дизайн).

Уточните, пожалуйста! При обсуждении пластиковых окон с упоминанием 4-7 камер, речь идет о числе камер в основном профиле рамы, а не в прозрачных стеклопакетах.

Особенности применения

В российских регионах трехкамерные стеклопакеты практически не пользуются спросом и встречаются довольно редко. Это не связано с ценой дополнительного стекла или уплотнительных прокладок. Основная причина заключается в том, что большинство заводов, специализирующихся на производстве стеклопакетов, выпускают продукцию с одной или двумя камерами. Создание трехкамерных изделий на оборудовании, не предназначенном для таких задач, является сложным и дорогостоящим процессом. В результате такое производство приобретает индивидуальный характер, что значительно увеличивает стоимость, иногда на 50% превышая цены на двухкамерные аналоги.

Применение стеклопакетов с тремя камерами оправдано в определенных обстоятельствах:

• Холодный климат северных регионов страны, особенно в Заполярье, где не критичны потери естественного внешнего освещения, поскольку его уровень и так невелик;
• Остекление строений, находящихся в близи источников повышенного шума и необходимость его изоляции;

Рекомендуется избегать установки стеклопакетов с тремя камерами.

• В старых постройках из дерева (например, дома каркасного типа);
• В качестве светопрозрачного заполнения крупных конструкций;
• Для остекления лоджий или балконов.

Технические характеристики

Часто происходит смешение понятий трехкамерных стеклопакетов и окон с тройным остеклением. В случае тройного остекления речь идет о конструкции, включающей три листа стекла, что приводит к образованию двух изолированных камер, то есть фактически двухкамерного стеклопакета. Для создания трехкамерного стеклопакета требуется четыре стекла и три дистанционные рамки, которые формируют герметичные камеры.

Внешний вид трехкамерных конструкций характеризуется увеличенной толщиной, при этом площадь светопропускания обычно значительно уступает. Это происходит из-за того, что каждое добавленное стекло при стандартной толщине в 4 мм весомо увеличивает общий вес. В настоящее время разрабатываются инновационные решения с тонкими калеными стеклами толщиной 1,6 мм, что снижает массу по сравнению с традиционными двухкамерными моделями. Однако массовое производство таких изделий пока не осуществимо в связи с их высокой ценой.

Также рекомендуется ознакомиться с информацией о стеклопакетах и окнах, предназначенных для шумоподавления.

Толщина стеклопакета с тремя камерами

Толщина трехкамерного стеклопакета определяется путем сложения размеров поперечного сечения каждого из стекол и ширины дистанционных рамок. Минимальное расстояние между стеклами в герметичном многокамерном стеклопакете составляет 6 мм, а типичная толщина стекла — 4 мм. Таким образом, для стеклопакетов с идентичными камерами и стеклами толщина будет равна (4+4+4+4) + (6+6+6) = 16 + 18 = 34 мм.

Однако применение дополнительного стекла в стеклопакетах с небольшой промежуточной камерой не обеспечит желаемого уровня тепло- и звукоизоляции. Для повышения эффективности изоляции рекомендуется использовать низкоэмиссионные материалы, стекла различной толщины и асимметричные промежуточные камеры. В связи с этим, на практике редко используются трехкамерные стеклопакеты с толщиной менее 4 сантиметров.

Плюсы и минусы

Преимущества трехкамерных стеклопакетов:

• Существенное увеличение термоизоляционных характеристик оконной конструкции (вплоть до 40% в сравнении с двухкамерными аналогами);
• Хорошие шумоизоляционные показатели в диапазоне высоких звуковых частот (низкие частоты, такие как шум от проезжающего поезда, поглощаются заметно хуже);
• Низкая вероятность появления конденсата на внутренних элементах стеклопакета.

Негативные черты характера:

• При несоблюдении правил эксплуатации возможно частичное разрушение стеклопакета в следствие воздействия на него стрессовых климатических нагрузок;
• На данный момент отсутствуют технологии для изготовления трехкамерных изделий крупных размеров;
• В сравнении с качественными двухкамерными стеклопакетами, обладающими схожими термоизоляционными и шумопоглощающими характеристиками, трехкамерные стоят значительно дороже (на 30%-50%);
• В случае установки внутрь стеклопакета энергосберегающего стекла возможно его частичное разрушение в следствие термошока;
• Качественные трехкамерные изделия отличаются существенной толщиной (до 60 мм), что требует применения соответствующей профильной системы, стоимость которой заметно выше аналогичной для двухкамерной или однокамерной продукции.
• Вес трехкамерного стеклопакета, в зависимости от используемого стекла, почти на треть больше (до 10 кг на квадратный метр площади) в сравнении с двухкамерными аналогами;
• Четыре стекла, часть которых покрыта энергосберегающей пленкой, поглощают более 12% внешнего солнечного света, что делает трехкамерные стеклопакет достаточно темными.

Выбор профиля и фурнитуры

Обычно используется симметричная конструкция, состоящая из четырех стеклянных листов толщиной 4 мм, размещенных с интервалом 8 мм. Такой размер типичен для двухкамерных оконных блоков, и проблем с выбором подходящего профиля обычно не возникает. Единственное требование – обеспечение необходимой прочности профиля для поддержания значительного веса стекла.

Применение стекол различной толщины и асимметричной конструкции с камерами диаметром 16 мм в трехкамерных стеклопакетах значительно увеличивает их энергоэффективность и звукоизоляцию. Однако такая конфигурация приводит к увеличению общей толщины до 64 мм и более. В связи с этим, подбор профиля, соответствующего таким габаритам, представляет собой сложную задачу, а иногда и вовсе невыполнимую.

Учтите, что в настоящее время единственным профилем, который обеспечивает необходимый монтажный размер для стеклопакетов толщиной 60 мм, является Salamander BluEvolution, ширина которого в поперечном сечении составляет 92 мм.

Для обеспечения равномерного распределения нагрузки на оконные системы, используют рамы, оснащенные трехкамерными стеклопакетами, которые подразделяются на мелкие секции. Такое разделение усиливает жесткость окна, однако внешний вид створок с подобными переплетами не всегда сочетается с архитектурным стилем каждого отдельного здания.

Также рекомендуется ознакомиться с информацией о том, как эффективно утеплить пластиковые окна для предотвращения сквозняков.

Фурнитура для конструкций с трехкамерным стеклопакетом

Монтаж трехслойного стеклопакета является более целесообразным для непрозрачных световых проемов, учитывая их значительный вес. В случае необходимости функционального открывания, створки проектируются компактными, позволяя стандартной фурнитуре для поворотных или поворотно-откидных механизмов справиться с нагрузкой от профиля и стеклопакета. Варианты с раздвижным открытием, такие как английские шутеры, не подходят для таких массивных конструкций.

Примерная стоимость трехкамерных стеклопакетов и окон с их использованием

Стоимость стеклопакетов с тремя камерами определяется структурой камер (симметричными или асимметричными), типом наполнения (сухой воздух или инертный газ), а также толщиной и энергоэффективностью стекол. Наименее дорогой вариант, включающий стекла толщиной 4 мм и камеры 8 мм, оценивается примерно в 6000 рублей за квадратный метр. При этом мало кто из производителей готов изготавливать такие изделия меньше 1 квадратного метра.

Энергоэффективные симметричные сооружения с четырехмиллиметровыми стеклами, включая внешнее с особым покрытием, оцениваются в диапазоне от 7000 рублей за квадратный метр. В случае необходимости усиленной шумоизоляции, внешнее стекло утолщается, а глубина камер варьируется, образуя асимметричную структуру. Стоимость таких стеклопакетов начинается от 8500 рублей за квадратный метр.

Стоимость окон с трехкамерными стеклопакетами

На стоимость оконного изделия оказывает влияние не только тип стеклопакета, но и ряд других ключевых параметров. В первую очередь, это касается профиля, определяемого его поперечными размерами, числом камер, толщиной внешней стенки и внутренних перегородок, а также наличием термоизоляционных вставок и усиливающих компонентов. Кроме того, существенное значение имеют технические требования к монтажу, а также оснащение окна дополнительными элементами, такими как подоконник и отлив.

Окно высокого качества размером 1440 х 1160 мм, изготовленное из профиля VEKA SOFTLINE, предназначено для установки стеклопакета толщиной 52 мм с энергосберегающим светопрозрачным материалом, стоимость которого начинается от 15 000 рублей.

Заключение

В настоящее время трехкамерные стеклопакеты не получили широкого распространения и не пользуются высоким спросом. Это связано с их сложным и трудозатратным производством, что приводит к повышенной стоимости по сравнению с двухкамерными аналогами. Большой вес таких стеклопакетов ограничивает их использование, требует специальных крепежных элементов и специфической конструкции, а также создает сложности при установке. Однако ключевым фактором является то, что двухкамерные стеклопакеты обладают достаточными тепло- и шумоизоляционными свойствами для применения в большинстве регионов России.
