Особенности штульповых окон и дверей

Окна

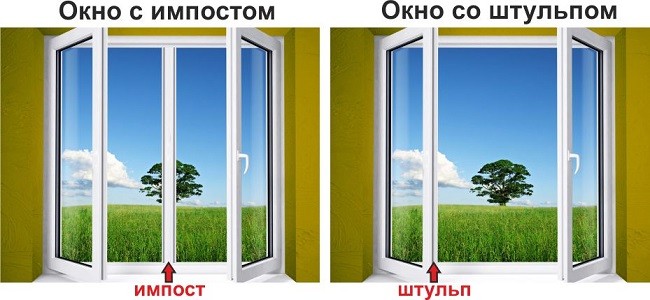

В классическом варианте конструкции пластиковых окон предусмотрен импост – элемент, образующий вертикальную (иногда горизонтальную) перегородку. Данный компонент делит общую раму на отдельные секции и выполняет функцию крепления створок, которые могут иметь различное открытие: быть глухими, поворачивающимися или комбинированными поворотно-откидными.

В конструкции окон без импоста, при открытии створок образуется неразделенное пространство. Такие системы функционирования имеют долгую историю, их применяли еще в старых деревянных оконных конструкциях. В настоящее время современные стеклопакеты оснащаются усовершенствованными механизмами для штульповых окон. Данный подход применим к широко распространенным пластиковым окнам, а также к изделиям с алюминиевыми и деревянными рамами.

Особенности конструкции

Окно с подъемным механизмом может быть только с двумя створками, что позволяет ему открываться в виде раскрывающихся створок.

• Пассивная часть со штультом (ложным импостом), на которую устанавливается специальная фурнитура. Штульп – это планка, выполняющая ту же функцию, что и импост на стандартной конструкции. Принципиальное конструктивное отличие заключается в том, деталь крепится на створку, а не к раме. Створка с ложным импостом может быть только поворотной;
• Основная рабочая створка выполняется как поворотная или поворотно-откидная с возможностью выставления режима проветривания. На ней располагается запорный механизм и ручка.

В обычных оконных системах с импостами каждая створка функционирует автономно. В отличие от них, конструкции с штульпами предусматривают взаимодействие створок, которые открываются и закрываются согласно установленному порядку. Процесс закрытия начинается со створки, оборудованной штульпом, после чего она накрывается основной створкой, обеспечивая тем самым надежное запирание и герметизацию оконного проема. Для полного открытия окна необходимо сначала освободить основную створку, а затем открыть створку с штульпом.

Фурнитура и механизмы

Дверцы окна на петлях опираются исключительно на свои крепления, что диктует повышенные стандарты качества для данных элементов. В процессе изготовления применяются определенные сорта стали, обеспечивающие надежность. Для исключения прогиба створок в ходе использования предусмотрены дополнительные детали – микроподъемники, которые помогают поддерживать их в надлежащем состоянии.

Активный элемент оконной конструкции оборудуется стандартной фурнитурой, предназначенной для поворотно-откидных систем. В то время как пассивная секция оснащается имитирующим импостом и одним из вариантов запирающих устройств.

• Шпингалеты. Устанавливаются в нижней и верхней части рамы. Простая, недорогая и надёжная фурнитура для фиксации. При качественном монтаже шпингалеты обеспечивают плотное прилегание створки и полную герметичность оконного блока. При такой конструкции активная створка открывается с помощью ручки, как и на стандартном пластиковом окне. Пассивная часть при закрытом шпингалете остаётся в зафиксированном состоянии. Когда шпингалет открыт, створка получает свободный ход. Последние модификации шпингалетов бренда MACO имеют функцию автоматического запирания при закрывании поворотно-откидной створки;
• Механическая тяга. Устанавливается на фланец рамы пассивной створки снизу и сверху. При открывании активной части за счёт действия механической тяги сразу распахивается пассивная створка;
• Пневматический доводчик. Позволяет створке закрываться плавно и без рывков. Является более дорогим видом фурнитуры, для корректного функционирования необходимо устанавливать дополнительные фиксаторы, препятствующие случайному закрытию створки;
• Штульп с ручкой. Инновационный и эргономичный вид фурнитуры. По всему периметру зависимой створки устанавливается обвязка для запирания по контуру. Такое решение позволяет улучшить прилегание, герметичность и противовзломные характеристики всей конструкции.
• Механизм двойного откидывания. Новейшая разработка компании-производителя оконной фурнитуры. Даёт возможность одним движением ручки переводить обе створки в откидной режим.

В результате применения специализированного запирающего механизма, окно со вставкой демонстрирует элегантность аэродинамической формы, сохраняя при этом высокий уровень надежности и безопасности.

Плюсы и минусы

Конструкции на основе штульпов предлагают полную совместимость с преимуществами традиционных пластиковых стеклопакетов, включая их долгую эксплуатацию, надежность и превосходные показатели тепло- и шумоизоляции. При этом они допускают индивидуализацию по цвету, конфигурации и габаритам, что делает их еще более привлекательными для широкого спектра потребительских предпочтений.

Дополнительные преимущества, благодаря которым пользователи предпочитают использовать данное решение для оформления оконных проемов, включают:

• Увеличенный обзор без помех, что особенно важно при остеклении больших площадей (панорамных окон, лоджий и балконов);
• Возможность реализации сложных дизайнерских проектов;
• Через окно без перегородок в помещение можно легко занести крупногабаритные предметы и мебель;
• Безопасность и удобство при мытье окон. Створки полностью открываются внутрь, практически не имеют труднодоступных участков;
• Возможность открывания створок наружу, что позволяет сэкономить пространство на небольших балконов и лоджий;
• Лучшая защищённость от взлома. В закрытом виде штульповое окно представляет собой цельную монолитную конструкцию со скрытой фурнитурой, до которой невозможно добраться, не разобрав раму. Система имеет минимум четыре точки защиты. Взломать штульповую конструкцию гораздо сложнее, чем стандартное окно с импостом.

Недавно введенные на российском рынке штульповые окна в своих ранних моделях демонстрировали меньшую надежность и прочность. При закрытии створки не достаточно плотно соприкасались, что приводило к значительной продуваемости и даже образованию льда на внутренней стороне окон. Эти проблемы привели к формированию убеждения о том, что данный тип окон обладает меньшей надежностью и не может адекватно выполнять свои ключевые задачи, такие как защита от холода и шума.

Следует упомянуть, что прогресс в области оконных технологий продолжает неудержимо ускоряться. Современные образцы окон со специальными профилями значительно превосходят своих предыдущих аналогов. Изделия от признанных производителей оснащены передовыми крепежными элементами, гарантирующими надежное закрепление створки и полное уплотнение всей системы.

Главные слабые стороны оконных блоков на петлях обусловлены эксплуатационными аспектами и проистекают из специфических конструктивных характеристик данных изделий.

• Строго поочерёдное открывание створок, при этом зависимая часть со штульпом может быть только распашной. При проектировании и заказе такой конструкции необходимо продумать, какой створкой предполагается пользоваться чаще – её нужно сделать как основную;
• Москитную сетку нужно устанавливать на весь проём, а не на одну створку, как при стандартных окнах;
• Более высокая стоимость качественной штульповой фурнитуры, что сказывается на цене готового изделия

Также, для получения дополнительной информации о недостатках оконных конструкций типа «штульповое», рекомендуем ознакомиться с нашим видеоматериалом.

Штульповые двери

Двери с двумя створками и штульпом предоставляют возможность создания в интерьере элегантных «французских окон». Такое дизайнерское решение, применяемое для широких проемов, ведущих на балкон или террасу, привносит в помещение ощущение ширины и стиля, а также способствует зрительному увеличению пространства комнаты. Несмотря на довольно высокую цену, такие конструкции оправдывают себя благодаря удобству использования и превосходным эстетическим качествам.

Дверные конструкции с порогом обладают возможностью запирания посредством одного из двух методов:

• защёлками внизу и вверху;
• ручкой с защёлкой – такой вариант особенно удобен при оформлении межкомнатного проёма.

Как выбрать производителя?

Окна и двери с механизмом штульпования представляют собой высокотехнологичные сооружения, где каждая часть играет важную роль. Качество и надежность конечного продукта формируются благодаря комплексному взаимодействию всех компонентов данного изделия.

• Фурнитура. Одна из важнейших составляющих стеклопакета со штульпом. От качества фурнитуры зависит надёжность и долговечность блока, плотность прилегания створок и эксплуатационные характеристики. Лидирующие позиции по этому пункту уверено держат итальянские и немецкие бренды Maco, Winkhaus, Roto, Siegenia. Эти бренды используют в своей продукции последние инженерные достижения и собственные запатентованные разработки. Обзор двух производителей фурнитуры для штульповых окон Roto и Siegenia:
• Профиль. Наиболее известные фирмы-производители профиля, в качестве продукции которых можно быть уверенным: KBE, Rehau, LG Chem, Veka, Schuko ;
• Стекло. В раму со штульпом возможно вставить любые стекла: энергосберегающие, мультифункциональные, закалённые, тонированные.

В каждом из упомянутых пунктов существует обширное разнообразие альтернатив и возможностей. Принятие решения основывается на функциональном назначении, расположении и эксплуатационных условиях для оконных или дверных конструкций.

Окна и двери из алюминиевых профилей относятся к категории более дорогих изделий, что требует особого внимания при выборе поставщика. Создание стеклопакетов с имитацией импоста высокого класса возможно лишь на предприятиях, оснащенных современным профессиональным оборудованием. Установку таких конструкций следует поручать только опытным специалистам с хорошей репутацией, поскольку непрофессиональный монтаж может свести на нет все преимущества и положительные качества данных изделий.

Монтаж оконных конструкций на петлях является оптимальным решением для оформления проемов нестандартной формы и значительной ширины. В случае, если ваши окна или балкон предоставляют живописные пейзажи, имеет смысл рассмотреть варианты остекления с использованием штульповых систем, поскольку импосты обычных оконных рам могут ограничивать обзор на панорамные виды.

Оконно-дверные блоки с интегрированным штульпом представляют собой надежный и абсолютно непроницаемый строительный элемент. Благодаря высококачественной фурнитуре, обеспечивающей надежное запирание, исключается возможность образования щелей или зазоров, которые могут стать причиной проникновения холодного воздуха с улицы. Выбранные с учетом всех требований и установленные профессионально, такие конструкции прослужат многие годы, привнося в интерьер неповторимость и индивидуальный шарм.
