Как завести розетку на балкон своими руками

В большинстве случаев владельцы городских жилых помещений предпочитают преобразовывать свои балконы или лоджии в функциональные зоны, такие как семейные уголки для отдыха, кабинеты для работы, пространства для занятий спортом, зимние сады, мастерские и другие подобные варианты.

Однако невозможно вообразить эту комнату без освещения и доступа к электророзеткам. Отсутствие таких удобств ограничит использование помещения днем, что является не самым подходящим вариантом. Поэтому, прежде чем приступить к внутренней отделке, необходимо уделить внимание вопросу установки электросети.

Можно ли вообще проводить электричество на балкон

Вопрос о правильном подборе освещения и розеток для лоджии возникает перед каждым разумным человеком, решившим обустроить этот участок жилого пространства. Важно учитывать, что балконы характеризуются повышенной влажностью и представляют собой пожароопасную зону, особенно в случае отсутствия остекления.

Для получения ответа на поставленный вопрос, необходимо изучить требования к установке электросетей в соответствии с ПУЭ 2023 года, где, не отвергая такой вариант, подчеркивается важность неукоснительного следования правилам электробезопасности.

Прежде всего, следует указать, что в случае отсутствия застекления на балконе, установка электророзеток и осветительных приборов на данной площадке не является рекомендованной. Поэтому проведение монтажных работ должно быть поручено профессионалу, который использует специальные наружные варианты розеток и светильников, а также распределительные коробки, соответствующие классу защиты не менее IP56.

Во-вторых, для обеспечения безопасности, все электрические проводники должны быть укрыты специальными защитными кожухами, гибкими оболочками, кабельными лотками или трубными системами.

В-третьих, для предотвращения риска короткого замыкания, установка розеток, светильников и прокладка проводов следует выполнять при отключенном электроснабжении.

В процессе монтажа электрических сетей на балконных пространствах необходимо предусмотреть возможность аварийного отключения электроснабжения. Для реализации этой меры безопасности в пределах замкнутого жилого пространства (например, в спальне или на кухне) устанавливается дифференциальный автоматический выключатель, обеспечивающий защиту и интегрирующийся в общую систему энергоснабжения балконной зоны.

В четвертом пункте, применительно к остекленным балконам и лоджиям, рекомендуется применять электроустройства, обладающие минимальным классом защиты от влаги и пыли, соответствующим стандарту IP44.

В соответствии с установленными нормами, минимальное расстояние от пола до уровня установки электрических розеток должно составлять не менее 70 сантиметров.

Уважение! Строго воспрещается проводить электромонтажные операции лицам, не обладающим необходимой квалификацией и познаниями в данной области. Установка электрических проводов допускается только профессионалам. В случае несоблюдения этого правила возможны последствия в виде возникновения пожара, ущерба здоровью и собственности других лиц, а также привлечения к уголовной ответственности.

Места установки розеток

Перед тем, как приступить к монтажу электросети, следует определить оптимальные места для установки розеток и других элементов электрической схемы.При подготовке к установке электропроводки важно заранее продумать расположение точек подключения, включая розетки и дополнительные компоненты, чтобы обеспечить функциональность и безопасность системы.

Для успешного планирования необходимо установить местоположение и тип оборудования, а также принять во внимание потребляемую мощность каждого электрического прибора. Этот параметр прямо влияет на требуемое сечение проводников, подключаемых к электрическим розеткам.

Например: Настольная лампа с LED-технологией характеризуется низким энергопотреблением, в отличие от мультиварок или персональных компьютеров, которые потребляют значительно больше энергии. В связи с этим, для питания светодиодной лампы достаточно использовать тонкий провод, тогда как для устройств с высоким энергопотреблением требуется более толстый кабель для обеспечения надлежащего электроснабжения.

Для лоджий предпочтительнее устанавливать розетки, оснащенные защитными колпачками. При этом их монтаж должен осуществляться на разных уровнях от уровня пола, но обязательно на высоте не менее 70 сантиметров.

Выбор идеального места для установки электрической розетки предполагает размещение ее на стене непосредственно под внешним краем оконного проема в помещении.

Возможность попадания дождевых осадков через открытое окно на лоджии в данной зоне крайне мала. Наиболее подходящим местом для установки электрической розетки считаются боковые поверхности ограждения балконного пространства. Процесс монтажа подрозетника облегчается при использовании облицовочных материалов, позволяющих легко проделать необходимые отверстия.

Выбор схемы подключения

После определения расположения электроустановочных изделий и других электрических элементов (таких как осветительные приборы, выключатели, системы подогрева полов и т.д.), необходимо разработать схему их соединения с электросетью.

Принятие решения о том, какую систему использовать, определяется предельной нагрузкой, то есть суммарной мощностью всех электроприборов, которые будут подключены к сети. В связи с этим, для подключения электропроводки на балконе доступны различные схемы подсоединения к электропитанию.

В непосредственной близости от балкона, где предполагается эксплуатация электроприборов суммарной мощностью не более 500 ватт, можно найти наиболее экономичный вариант подключения через расположенную поблизости розетку. Этот подход позволяет сэкономить средства при организации электроснабжения для указанных устройств.

В доме, от распределительного узла, расположенного внутри жилого помещения, можно организовать электроснабжение для бытовых приборов суммарной мощностью до 1 киловатта. Такое подключение характеризуется умеренными затратами труда и финансов.

От распределительного электрического щита в жилом помещении, обычно размещаемого в непосредственной близости от счетчика электроэнергии, рекомендуется использовать в случае планируемого подключения устройств с суммарной потребляемой мощностью, превышающей 2 киловатта. Следует отметить, что данный подход является наиболее затратным, поскольку требует привлечения профессиональных электриков для выполнения работ.

Рассмотрите дополнительные рекомендации: Руководство по подбору и монтажу осветительных приборов для балкона.В данном перефразированном тексте использованы синонимы для слов «читать», «советы», «выбор», «установка», «светильники» и «балкон», что делает его уникальным и не ссылающимся на исходный текст.

Выбор способа монтажа проводов

После утверждения определенной конфигурации соединений, необходимо выбрать метод прокладки электрических проводов. Варианты установки кабелей включают в себя два основных подхода:1. Открытая прокладка: этот метод подразумевает размещение кабелей на поверхности стен или потолков, часто с использованием кабельных лотков или каналов. Это позволяет легко осуществлять монтаж и последующее обслуживание, но может несколько снижать эстетический вид помещения.2. Закрытая прокладка: в данном случае кабели укладываются внутри стен, полов или потолков, что обеспечивает более эстетичный внешний вид и защиту проводов от внешних воздействий. Однако такой способ требует более сложных подготовительных работ и может затруднить ремонт или замену кабелей в будущем.Выбор между этими методами зависит от конкретных требований и условий, таких как тип помещения, его дизайн, а также необходимость в будущем обслуживании и модернизации электросети.

Электропроводка может быть организована таким образом, чтобы оставаться незаметной, путем прокладки кабелей в специальных кабель-каналах или размещения их в выполненных штробах, а также фиксации на стене с последующим скрытием под различными отделочными материалами, такими как штукатурка, сайдинг или ПВХ панели.

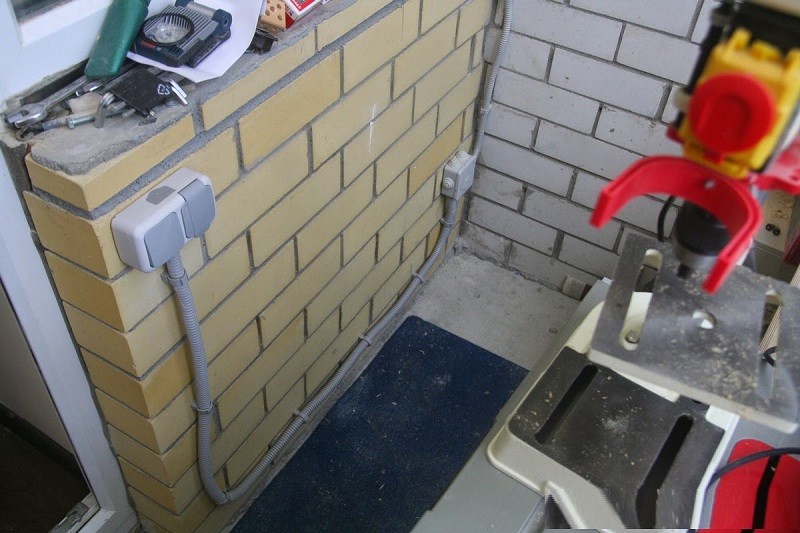

Монтаж электропроводки может быть осуществлен с использованием открытой системы, которая отличается своей доступностью и экономичностью. В рамках данного метода проводники предварительно размещаются в пластиковые оболочки, трубопроводы или кабельные лотки, после чего фиксируются на поверхности стен, проходя поверх отделочных материалов.

Выбор проводов

Решение о выборе материала для электропроводки имеет прямое влияние на обеспечение безопасности и стабильности работы электрической системы. В подавляющем большинстве случаев предпочтение отдается медным проводникам, которые отличаются низким уровнем сопротивления и способностью выдерживать значительные нагрузки. В свою очередь, алюминиевые провода предлагают более доступную стоимость, хотя и уступают меди в проводимости и гибкости. Несмотря на меньшую распространенность, алюминиевые проводники также находят свое применение в электромонтажных работах.

Прежде чем приобретать кабели, необходимо определить материал, из которого изготовлена электропроводка в жилом помещении – медь или алюминий. Затем следует выбрать проводник из того же материала для покупки.

Причина заключается в том, что при объединении медной и алюминиевой проводки, соединение (скрутка) подвергается окислению, что может привести к искрению. Поэтому для их связывания применяются только специализированные зажимы с омедненными контактами.

Эксперты предлагают применять для установки электрических сетей следующие виды кабелей:

ВВГ представляет собой гибкий, неэкранированный силовой кабель, который изготавливается с медными или алюминиевыми токопроводящими жилами. Префикс «А» в его обозначении указывает на использование алюминиевых жил. Данный кабель широко применяется для электромонтажа в закрытых и открытых пространствах. Маркировка НГ, добавленная к названию, подразумевает его огнестойкость. Буква «Т» в конце наименования свидетельствует о том, что этот кабель можно использовать в условиях повышенной влажности.

NYM представляет собой огнестойкий кабель, изготовленный в соответствии с европейскими стандартами. Этот проводник служит альтернативой кабелю ВВГ и выпускается в разнообразных вариациях.

Основной достоинством данных проводниковых материалов является удобная фиксация и простой процесс установки, а также наличие возможности выбора соответствующего типа кабеля для решения определенных задач.

Одним из ключевых параметров, который следует учитывать при выборе кабеля, является его поперечное сечение. Для цепей освещения обычно достаточно провода сечением 1,5 мм², в то время как для подключения розеток рекомендуется использовать проводник с сечением 2,5 мм².

Для обеспечения наивысшей точности при выборе кабеля рекомендуется использовать информацию, представленную в соответствующей таблице.

При устройстве электросети на балконе обычно применяют двухжильные и, при наличии соответствующей схемы в проекте электропроводки квартиры, трехжильные кабели для обеспечения заземляющего соединения.

При приобретении электрического провода необходимо тщательно оценить его внешний вид. Он должен быть свободным от любых дефектов и изгибов. Кроме того, следует убедиться в соответствии технических параметров кабеля с данными, указанными на его наружной изоляции. Обычно эта информация наносится в виде маркировки вдоль всей длины кабеля, предоставляя данные о марке и сечении проводника.

Выбор розеток

Множество потребителей испытывают замешательство перед широким ассортиментом электрических розеток. В процессе выбора чаще всего учитываются стоимость, внешний вид, дополнительные возможности и личные вкусовые предпочтения. К примеру, розетка с встроенным светодиодным сигнализатором. Тем не менее, важно помнить, что розетки, подобно кабелям, обладают определенными техническими параметрами и специфическими чертами. В связи с этим, приобретение данного товара требует внимательного изучения следующих аспектов:

• Способ крепления. Розетки могут быть как наружные, так и внутренние (скрытые в стене).
• Максимально допустимый ток (номинальный). В отличие от выключателей, у розеток обязан быть определённый запас по нагрузке. В том случае, когда на балконе не планируется пользоваться приборами мощностью свыше 3 кВт, то достаточно розетки с номинальным током в 14 А.
• Уровень безопасности. Электрокомпоненты, используемые на балконе, должны быть хорошо защищены от грязи, пыли, влаги. Как правило, на корпус таких устройств нанесена маркировка уровня защиты в виде кода IP. Для закрытых помещений его величина составляет IP 44 — 54, а для открытых уже IP.
• Качество контактных элементов. Самыми надежными считаются подвижные контакты (с пружинками) из латуни и меди, заключённые в керамический корпус. В таком исполнении они служат значительно дольше и не подгорают.
• Производитель , зарекомендовавший себя с лучшей стороны чтобы не потерять клиентов обязан следить за качеством своей продукции. Следовательно, он не будет экономить на материалах.

Для получения дополнительной информации ознакомьтесь с руководством: «Как организовать электроснабжение на террасе».

Инструмент и материалы для монтажа проводов

По завершении закупки всех электронных компонентов для схемы, необходимо собрать набор инструментов, необходимых для проведения электромонтажных работ. Вот что вам понадобится:

• Электродрель, сверла и коронка по бетону.
• Перфоратор.
• Болгарку.
• Молоток.
• Долото по бетону.
• Плоскогубцы.
• Специальные клещи или нож для снятия изоляции с проводов.
• Отвёртки, изоленту.
• Мультиметр и пробник скрытой проводки.
• Комплект крепежа.
• Пескоцементная смесь или шпаклевка.
• Шпатель.
• Емкость для размешивания раствора.

Технология установки розеток на балкон

1. При помощи строительного уровня и карандаша, мела производится разметка будущих электротрасс на поверхности стен. При этом важно знать, что провода должны укладываться строго вертикально или горизонтально. Это нужно, чтобы в дальнейшем можно было безошибочно определить место прокладки кабеля. Например, при сверлении отверстий под крепление навесного ящика, расстояние между потолком и горизонтальной проводкой должно составлять 10 — 15 см, а от пола до розетки 70 см.
2. Перед началом изготовления штроб необходимо проверить пробником наличие скрытой проводки в местах нанесения линий разметки. Также с помощью магнита можно проверить наличие скрытых труб водопровода, канализации.
3. По размеченным линиям производится штробирование стен. Затем в полученных штробах сверлятся отверстия под специальные дюбель хомуты, скобку, перфорированную ленту, крепления кабелей.

При использовании открытой системы прокладки кабелей в зонах, обозначенных линиями, также выполняются отверстия для размещения пластиковых фиксаторов, зажимов, втулок и изоляторов.

1. При помощи коронки по бетону и электродрели в размеченных местах производятся углубления под розетки и распределительные коробки.
2. В стене между балконом и квартирой сверлится отверстие под кабель питания. Однако следует знать, что с начала отверстие делается небольшим сверлом, а затем нужного диаметра. Это нужно для облегчения процесса, а также в случае фиаско положение можно исправить.
