Как правильно сделать шумоизоляцию пола в квартире

Пол

1

Шумопоглощение пола требует выполнения комплекса специальных мероприятий, не сводимых к простому укладыванию определенного покрытия. Даже полное покрытие пола ковролином или ковром лишь в некоторой степени снижает уровень внутренних шумов. Они лишь частично справляются с подавлением звуков от внешних источников или структурных шумов. Это обусловлено уникальными особенностями и свойствами распространения звука (или шума).

Нюансы

Звук можно представить в виде текучей субстанции, способной проникать через малейшие промежутки, подобно жидкости. В отличие от воды, для которой существуют совершенно непроницаемые оболочки, звуковые волны не встречают таких непреодолимых барьеров. Вместо этого можно говорить о различных уровнях поглощения их энергии.

В данном контексте, чем меньше толщина слоя, тем ниже эффективность его защитных качеств, даже если сам материал обладает высокой способностью поглощения звука, как, например, волокнистые или пористые материалы. Некоторые производители завышают преимущества тонких материалов для звукоизоляции, вводя в заблуждение, путая звукопоглощение с звукоизоляцией (то есть, с процессом отражения звуковых волн). Если бы их заявления были верны, то подобные материалы можно было бы успешно применять уже на этапе проектирования.

В некоторых рекламных кампаниях полы жилых помещений сравнивают с кузовом транспортного средства, где «шумопоглощающий слой» составляет 5-10 мм. Однако толщина основного корпуса легкового автомобиля не превышает 1 мм. Безусловно, слой эластичного и упругого материала с пористой структурой способствует эффективному поглощению значительной части энергии шума, возникающего от вибраций тонкого металла, вызванных работой двигателя и воздействием неровностей дорожного покрытия на подвеску. Причина в том, что толщина среды, в которой распространяется структурный шум, в 5-10 раз меньше, чем у демпфирующего слоя. Возникает вопрос: каковы были бы результаты, если бы мы применили эти пропорции к перекрытиям и конструкции полов в жилых зданиях?

В действительности, для обеспечения эффективной звукоизоляции толщина основного напольного покрытия должна превышать 40 миллиметров. Однако даже это не является полной гарантией качественной шумоподавления. Важным аспектом является слоистая структура пола, которая должна включать в себя определенное чередование материалов и компонентов с заданными характеристиками. Это обусловлено тем, что шум в природе проявляется разнообразно, с индивидуальными особенностями распространения и затухания, что требует дифференцированного подхода к его устранению.

Природа шумов и общие способы борьбы на уровне выбора материалов

В зависимости от источника возникновения, шум подразделяется на три основных типа: аэродинамический, импульсный и вибрационный.

Акустический фон, создаваемый сочетанием звуков от различных источников, распространяется в воздушной среде. Встречая препятствие, звуковая волна частично возвращается, а частично вызывает вибрации в твердых объектах, при этом ее энергия, ослабевая, проходит сквозь барьер. Чем тоньше препятствие, тем слабее затухание звука. В некоторых случаях, особенно у легких тонкостенных конструкций, может проявиться резонансный эффект, приводящий к усилению звука в определенных частотных диапазонах.

Структурный шум представляет собой акустическое явление, возникающее в результате функционирования инженерных систем, когда их звуки проникают в элементы строительной конструкции посредством механического взаимодействия с ограждающими структурами. Такие звуки могут быть вызваны работой таких устройств, как лифты или кондиционеры, и распространяются через стены, полы и потолки зданий.

Акустический феномен, известный как ударный шум, представляет собой один из типов структурных звуковых воздействий. Его происхождение связано с воздействием сторонних объектов на различные элементы строительных конструкций, включая наружные и внутренние стены, системы коммуникаций, а также воздуховоды. В контексте полов такие звуки могут восприниматься как скрип деревянных половиц на верхних этажах, звуки шагов или шум от падения предметов.

Для достижения эффективного противодействия шуму, необходимо применять комплексный подход, объединяющий различные акустические материалы.

1. Звукопоглощающих. Или снижающих (частично гасящих) энергию звуковых волн. Это волокнистые или пористые материалы с открытыми воздушными ячейками. При прохождении звука в сообщающихся порах большая часть энергии звуковой волны преобразуется в тепловую (от колебания стенок и трения воздуха по стенкам в результате колебания). Если поры закрыты, то получается миниатюрная модель тонкостенной полой оболочки, у которой на определенных частотах может возникнуть резонанс (как у музыкального инструмента). Поэтому пенопласт и пробка не защищают от воздушных шумов. Но и обычные волокнистые материалы могут быть недостаточно эффективны из-за однотипного чередования волокон. Надо использовать специальные акустические маты и плиты с хаотичным расположением волокон в объёме — они на 20-30% больше поглощают шумы по сравнению с такими же по толщине теплоизоляционными материалами.
2. Изолирующих от воздушных шумов. Эти материалы должны отражать звуковую волну — быть преградой на её пути. Защитные свойства прямо пропорциональны массе. А при одинаковой толщине преграды — плотности.
3. Изолирующих от структурных и ударных шумов , которые передаются по элементам конструкции. Это прокладочные пористые материалы , имеющие малый модуль упругости. Их обязательно включают в узлы креплений и примыканий.

Оптимальная конструкция пола

В оптимальном варианте, эффективная изоляция от воздушного шума достигается в структуре, которая организована по принципу сэндвича: слой массива-абсорбер-слой массива. В данном контексте, первый «массивный» слой представляет собой саму ограждающую структуру, например, в случае пола — это перекрытие.

Далее располагается слой из матов, обладающих пористыми или волокнистыми свойствами, предназначенных для акустической изоляции, за которым следует слой плотных плит или панелей. В результате, некоторая доля энергии внешнего воздушного шума отражается от перекрытия или подвесного потолка, а часть поглощается в прослойке сэндвича. Оставшаяся энергия, достигающая чернового пола, отражается обратно. Кроме того, звукоотражающие характеристики финишного покрытия пола также вносят свой вклад в общую звукоизоляцию.

Для уменьшения эха и предотвращения отражения внутренних звуков обратно в комнату, можно использовать специальные акустические материалы для внутренней отделки. Напольное покрытие, такое как ковры и пробковые настилы, может помочь в поглощении звуков и улучшении акустики помещения.

Удаление всех следов акустических помех, вызванных динамическими и конструктивными факторами, представляет собой гораздо более сложную задачу, поскольку эти звуковые волны проникают через сами стены и перегородки зданий.

Применение системы плавающего пола, а также использование материалов, обладающих свойствами поглощения и изоляции звука, позволяют эффективно снижать структурный шум, особенно его ударную составляющую. Такое решение не только улучшает акустический комфорт внутри помещения, но и приносит значительную пользу жителям квартир на нижних этажах, защищая их от шума сверху. Следовательно, обустройство пола на верхнем этаже с использованием подобных технологий является весьма важным аспектом.

Звуки, производимые системами жизнеобеспечения здания, включая вентиляцию, кондиционирование, отопление, водоснабжение и лифты, могут быть значительно снижены за счет профессионального монтажа с применением амортизирующих прокладок в местах соединений. Это позволяет минимизировать шум и вибрации, создаваемые оборудованием, обеспечивая более комфортные условия для проживания и работы.

С чего начать

На первом этапе процесса формируется основание пола, где ключевым шагом является выбор подходящих материалов и структуры. В основном, массивные межэтажные конструкции удовлетворяют требованиям строительных норм и правил в плане гашения воздушного шума. Такие элементы, как пустотные плиты с толщиной в 220 миллиметров и монолитные вибропрессованные перекрытия толщиной 160 миллиметров, демонстрируют индекс изоляции звука Rw, который не менее чем соответствует нормативному значению в 52 децибела.

На практике для обеспечения акустического комфорта требуется более высокий уровень звукоизоляции. Рекомендуется, чтобы индекс звукоизоляции был не менее 60 дБ. Для достижения этого показателя и улучшения звукоизоляционных свойств чернового пола необходимо обеспечить дополнительный прирост индекса изоляции (?Rw) в пределах 7-9 дБ. Такое усовершенствование не только усилит защиту от шума снизу, но и снизит уровень воздействия вашего шума на жителей нижних этажей.

Важным аспектом является то, что конструкции, созданные с использованием тонких рулонных материалов, не обеспечивают адекватной защиты от воздушного шума. Для достижения действительной звукоизоляции необходимо наличие подстилающего слоя пола толщиной не менее 10 миллиметров, при этом индекс изоляции перекрытий должен соответствовать установленным стандартам Rw.

В некоторых ситуациях строгие нормы не являются обязательными. В частности, для отдельно стоящих частных домов и квартир с двухуровневой планировкой требования строительных норм и правил более снисходительны, а режим проживания находится под контролем собственников. Особый комфорт обеспечивают квартиры на первом этаже, где отсутствуют соседи снизу. В таких обстоятельствах достаточно ограничиться лишь звукоизоляцией от ударных шумов.

Звуки, возникающие при ударах, теперь оцениваются не по индексу изоляции, а по индексу приведенного уровня звукового давления (Lnw), который не должен превышать 60 децибел. При этом массивность перекрытий не играет решающей роли. Например, пустотная плита с толщиной 220 миллиметров может обладать показателем Lnw, превышающим 75 дБ, что на 15 дБ ниже требуемого стандарта. В свою очередь, монолитное перекрытие толщиной 140 мм может достичь уровня в 80 дБ, что на 20 дБ хуже нормативных значений.

В подобных ситуациях необходимо предусмотреть интеграцию дополнительного эластичного слоя, выполненного из материала, обеспечивающего показатель снижения ударного шума Lnw не менее 20 дБ. При этом рулонные материалы должны быть выведены на стены по всему периметру, чтобы предотвратить жесткое сцепление между черновым полом и ограждающими конструкциями, что является ключевым принципом технологии плавающего пола.

Необходимо отметить, что для обеспечения эффекта демпфирования также применяются специальные гильзы, которые устанавливаются вокруг колонн, водопроводных и канализационных труб.

При проведении строительных работ или ремонта одним из важнейших заданий является устранение источников проникновения шума, таких как «мостики», которые могут возникать в конструкции перекрытий или на их соединениях. Такие источники могут включать зазоры между плитами или досками настила, уложенными на балки, в зависимости от используемого материала для перекрытия.

Возможные решения

Разработчики систем шумоизоляции предлагают множество вариантов конструкции чернового пола, каждый из которых имеет свои особенности. Некоторые из этих решений предназначены для установки без использования жидких смесей, в то время как другие требуют заливки стяжки в качестве финального слоя. Однако, подавляющее большинство таких систем предполагает наличие идеально ровной и прочной основы для перекрытий, свободной от неровностей, повреждений и разрывов.

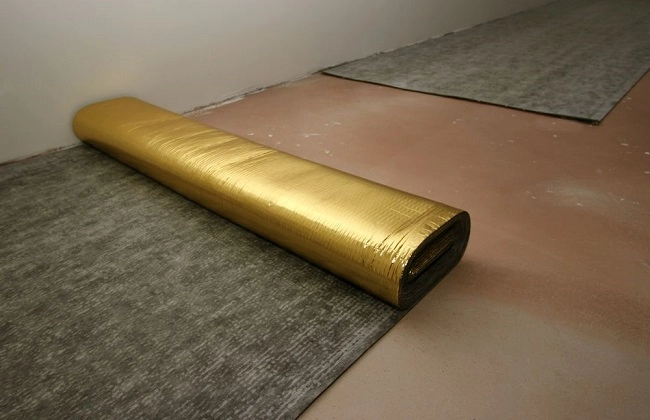

Варианты конструкций шумопоглощающего покрытия пола без использования цементной стяжки:1. Шумопоглощающие маты: Этот метод предполагает размещение специальных матов из вспененного материала между черновым полом и финишным напольным покрытием. Маты обладают высокими показателями звукоизоляции и легко монтируются, не требуя дополнительного бетонного слоя.2. Плавающий пол: В данном случае финишное напольное покрытие устанавливается на упругие подлож

• Стандарт. Применяют, когда надо получить дополнительные индексы ?Rw на уровне 5-8 дБ, а ? Lnw 25-30 дБ. В качестве нижнего шумопоглощающего слоя укладывают с заходом на стены демпферное полотно толщиной 3.5-5 мм. Сверху монтируют звукоизолирующий слой — панели для пола Кнауф толщиной 20 мм с фиксацией фланцев на клей и саморезы. Поверх застилают подложку из звукоизоляционной мембраны толщиной 2-4 мм. Суммарная толщина — 26-29 мм.
• Улучшенный вариант (Стандарт+). Используют, когда необходимо получить значения ?Rw 6-9 дБ, ? Lnw 32 дБ. Нижний слой состоит из комбинации демпферного полотна толщиной 3.5-5 мм (заведенного на стену) и акустических панелей толщиной 13 мм. Сверху монтируют звукоизоляционный слой — панели для пола Кнауф толщиной 20 мм. Суммарная толщина 36-38 мм.
• Премиум. Быстровозводимая конструкция плавающего пола. ?Rw 8-10 дБ, ? Lnw 32-38 дБ. По периметру с выходом на стены два слоя демпферного полотна толщиной 3.5 мм. Шумопоглощающий слой состоит из акустических сэндвич панелей на основе базальтового волокна, звукоизолирующий слой состоит из комбинации акустического триплекса (толщина 17 мм), каучуковой мастики и фанеры (толщина 18 мм).

Примеры систем шумоподавления для полов с бетонным слоем (толщиной 60 мм):В данном контексте мы заменили «звукоизоляции» на «шумоподавления», чтобы избежать прямого повторения исходного термина, и «стяжкой» на «бетонным слоем», чтобы описать тот же элемент конструкции пола, но с использованием альтернативного термина.

• Эконом. ?Rw 4-7 дБ, ? Lnw 25-30 дБ. Нижний слой с выходом на стены— демпферное полотно толщиной 3.5-5 мм. Верхний слой — стяжка.
• Стандарт. ?Rw 7-10 дБ, ? Lnw 32-36 дБ. Демпферное полотно с выходом на стены плюс нижний слой из акустической минеральной ваты толщиной 20 мм. Верхний слой — стяжка.
• Стандарт+. ?Rw 10-13 дБ, ? Lnw 34-38 дБ. Демпферное полотно с выходом на стены, два слоя акустической минеральной ваты толщиной 20 мм или один слой 40 мм.
• Премиум. ?Rw 11-14 дБ, ? Lnw 36-43 дБ. Шумопоглощение происходит за счет двух слоев плит акустической минеральной ваты общей толщиной 40-60 мм и формирования бортика из минеральной ваты вдоль стен на высоту стяжки.

В качестве самостоятельного направления можно выделить звукоизоляционные материалы, такие как «Шумопласт».

Специально разработанные для формирования звукопоглощающего слоя на шероховатых перекрытиях, данные материалы предоставляют возможность обойтись без предварительного выравнивания поверхности с помощью стяжки или самонивелирующихся составов. При средней толщине материала в 20 мм и привычной толщине стяжки в 60 мм, достигается показатель звукоизоляции Rw в диапазоне 8-10 дБ, а индекс снижения воздушного шума Lnw составляет 32 дБ.

Пример звукоизоляции пола с защитой от ударного и воздушного шума:

Шумопоглощающая конструкция полов, установленных на лагах, обычно включает в себя следующие элементы:1. Лаги – деревянные или металлические брусья, служащие основой для монтажа пола.2. Шумоизоляционный материал – специальные плиты или маты, укладываемые между лагами для снижения передачи звуковых колебаний.3. Настил – поверхность пола, которая может быть выполнена из досок, фанеры, OSB-плит или других материалов, обеспечивающих жесткость и прочность конструкции.4. Подложка – мягкий слой, размещаемый под настилом для дополнительной защиты от шума и обеспечения комфорта при ходьбе.5. Чистовой пол – окончательный слой поверхности, который может быть изготовлен из паркета, ламината, линолеума и т.д.Такая структура позволяет эффективно снижать уровень шума и обеспечивать комфортные условия проживания или работы в помещении.

• по периметру вдоль стен на высоту чернового пола укладывают демпферное полотно сложенное вдвое;
• обычные лаги устанавливают на ленточные вибропоглощающие прокладки;
• опоры для регулируемых лаг или для регулируемой фанеры устанавливают на точечные вибропоглощающие прокладки;
• между лагами или между опорами укладывают акустические плиты из базальтового волокна;
• в качестве звукоизоляции монтируют с перехлестом стыков два слоя 18-и миллиметровой фанеры.
