Окна с откидными фрамугами устанавливаются в стандартные проемы довольно редко. Чаще всего предпочтение отдается традиционным моделям с глухими и распашными вертикальными створками, которые уже стали привычным выбором. Однако немногие знают, что для обеспечения воздухообмена в стандартных металлопластиковых окнах используются механизмы откидывания фрамуг. Итак, что представляет собой фрамуга?Фрамуга — это дополнительная створка в конструкции окна, которая откидывается, обеспечивая проветривание помещения без необходимости полностью открывать окно. Этот элемент позволяет регулировать поток воздуха и поддерживать комфортный микроклимат в комнате, сохраняя при этом эстетичный внешний вид оконного блока.
Оконные фрамуги: назначение, форма, виды
Фрамуга — это специфический элемент оконного дизайна, который хорошо иллюстрируется окном в вагоне железнодорожного транспорта. Это узкая горизонтальная створка, способная открываться, обеспечивая циркуляцию воздуха внутри вагона.
В различных типах зданий, включая жилые, общественные и производственные, фрамуги могут иметь различные конструктивные особенности. Они могут быть не только откидными, но и сплошными, не пропускающими свет. Чаще всего такие фрамуги монтируются в проемах повышенной высоты, однако иногда они встречаются и в стандартных оконных проемах.
В каждом отдельном случае, назначение фрамуги обладает уникальным характером. Это можно охарактеризовать с помощью одной или нескольких функций, представленных в нижеследующем перечне.
- Проветривание без сквозняков. Присуще только для откидных фрамуг. Могут быть с ручным принуждением, с дистанционным механическим открыванием с помощью тяги (обычной или с карданом), с электроприводом, комбинированные.
- Увеличение жесткости общей конструкции. Характерно для окон с общей рамой. Хотя и при раздельном креплении в проеме, рама основного окна будет меньше и жестче.
- Снижение нагрузки на петли и механизмы распашных створок. Ресурс петель и механизмов окна зависит от веса створки, а выделение в остеклении проема отдельной подвижной или неподвижной фрамуги его уменьшает.
- Соблюдение архитектурного стиля фасада. Форма верхней фрамуги может быть любой: прямоугольной, квадратной, треугольной, полукруглой или овальной. Последние три вида относятся к арочным окнам, для которых фрамуга — обязательный элемент.
- Безопасность. В этом случае можно говорить о разных вариантах. Например, окна с глухой нижней частью и верхней подвижной фрамугой могут ставить в детскую комнату; а окна с глухой нижней фрамугой и распашными створками используют, когда подоконник делают широким, и оборудуют там место для отдыха.
- Дымоудаление. Выведено отдельным пунктом неслучайно — есть специальные противопожарные фрамуги для производственных и общественных зданий. У них свои нормативные требования по высоте расположения (минимум 2.2 м) и открыванию (дистанционное с электрическим приводом, продублированное аварийным ручным механизмом).
В зависимости от общего числа створок, существует три основных типа оконных конструкций с фрамугами:
- одностворчатые — фрамуга и одна створка.
- двустворчатые — фрамуга плюс две основные створки;
- трехстворчатые — фрамуга плюс три основные створки;
Ознакомьтесь с дополнительной информацией: Разновидности огнестойких окон и методика их производства.
В дополнение к этому, в здании предусмотрены фрамуги, расположенные на высоте, превышающей средний рост человека, и имеющие конструкцию из одной поворотной панели. Обычно такие окна монтируют в подсобных и санитарных помещениях (таких как туалеты и ванные), где основное внимание уделяется обеспечению воздухообмена, а не интенсивности естественного света.
Механизмы и аксессуары
В некоторых случаях, фрамуга, способная откидываться, может быть размещена на таком удалении, чтобы ее можно было открывать или закрывать, достигая рукой до ручки с замком. Однако, как правило, для управления такими фрамугами применяются системы дистанционного приведения в действие, которые могут быть оснащены ручным или электрическим приводом.
Фрамужные защелки
Для классических оконных конструкций с нижнеподвесными фрамугами предлагаются простые, но высокоэффективные механизмы с ручным управлением. Эти комплектующие легко монтируются и настраиваются собственными силами на окнах с фрамугами, выполненными из различных материалов, включая традиционные деревянные рамы старинного стиля.
Текст может быть перефразирован следующим образом, чтобы обеспечить его уникальность и избежать прямого обращения к себе или промт:»Составляющими данного объекта являются три ключевых компонента.»В этом перефразированном тексте используется альтернативный язык, чтобы избежать прямого повторения исходного контекста и сделать его более оригинальным.
- накладная скоба с отверстием для язычка защелки — прикручивают к верхней перекладине рамы окна;
- накладная защелка с отжимной «клавишей» — прикручивают напротив скобы к раме фрамуги;
- отдельная штанга с крюком.
Уровень давления, оказываемого на створку, можно корректировать с использованием дополнительных прокладок под фиксирующие механизмы или замки. Однако такие меры обычно требуются только в случае устаревших деревянных оконных конструкций.
Для гарантированной защиты от случайного откидывания створки, рекомендуется устанавливать специальные вертикальные ограничители движения, известные как страховочные ножницы. Следует отметить, что данные элементы не всегда включаются в стандартный набор фиксаторов, поэтому их часто приходится приобретать дополнительно.
Механические системы ручного привода с горизонтальными ножницами
Механизмы с ручным управлением устанавливаются на окна с нижним креплением, где открытие и закрепление створок обеспечивается за счет применения горизонтальных рычагов, функционирующих как ножницы.
Механизм включает в себя следующие ключевые компоненты:
- горизонтальные ножницы фиксированной длины;
- вертикальные и горизонтальные тяги;
- ручка или карданная тяга.
Размеры ножниц для откидывания створок могут варьироваться, и этот параметр непосредственно влияет на угол откидывания. Применение ручного привода и прямой тяги дает возможность выбора одного из нескольких угловых положений. В случае использования карданного механизма открытие фрамуги становится плавным и регулируемым в любом угловом диапазоне, ограниченном длиной ножниц.
Горизонтальные и вертикальные связи проводятся вдоль каркаса оконного проема и фрамуги, обеспечивая соединение ножничного механизма с рукояткой рычага. В верхней части этих связей устанавливаются эстетические накладки. В случае с фрамугами, размещаемыми в нишах, применяется гибкая вертикальная тяга, которая фиксируется к раме, подоконнику и стене проема.
Ручка монтируется на раме окна с правой или левой стороны, в месте, обеспечивающем легкий доступ и удобство использования. В случае, когда окно находится в углублении или приближение к нему ограничено, вместо традиционной ручки с вертикальным рычагом устанавливается единственный подвесной кардан с рукояткой для вращения.
Системы с электроприводом и автоматикой дистанционного управления
В мире автоматизации окна и форточки управляются множеством механизмов, каждый из которых оснащен своим типом приводов для открытия и закрытия. Эти системы включают в себя различные типы движителей, предназначенных для управления фрамугами и фрамужными окнами.

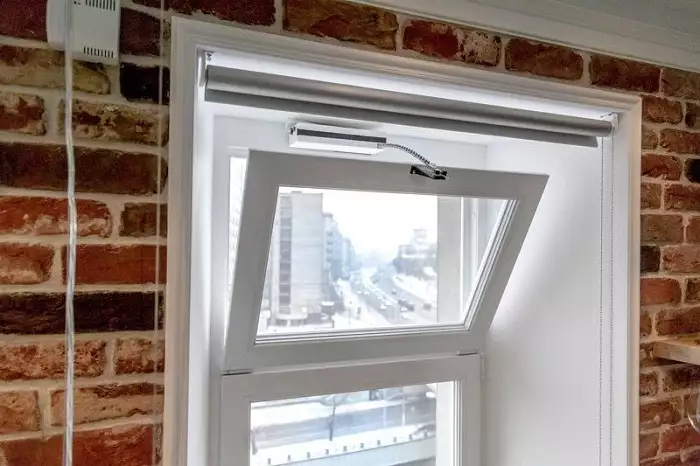

- Электроприводы с ножницами. Используют для фрамуг с нижним подвесом. Ножницы устроены аналогично механизмам с ручным приводом, но вместо горизонтальной длинной тяги и вертикальной длинной тяги (жесткой, гибкой или карданной) используют одну короткую горизонтальную тягу соединенную с электродвигателем.
- Цепные электроприводы. Используют для фрамуг с нижним и верхним подвесом. Длина подачи цепи варьируется от 90 до 400 мм. Для широких створок используют два параллельно работающих привода с автоматикой, отключающей привод при аварийной остановке одного из двигателей.
- Штоковые электроприводы. Используют в основном для оснащения фрамуг с верхним подвесом и люков дымоудаления.
- Реечные электроприводы. Используют для тяжелых створок и при управлении открывания/закрывания группы фрамуг и откидных створок окон. Могут работать как от сети переменного тока, так и от источника постоянного тока с напряжением 24 В. В зависимости от нагрузки и ширины створки возможна синхронная работа «активной» тяги с одной или двумя «пассивными» рейками (режимы DUO и TRY).
Рассмотрите дополнительную информацию: Рекомендации для выбора окон в частном доме.В данном перефразированном тексте используется тот же смысл, что и в исходном тексте, но сформулирован он по-другому, что делает его уникальным. Вместо ссылки на себя или промт, предлагается обратить внимание на рекомендации для выбора окон в частном доме, что соответствует исходной тематике.
Управление на расстоянии выполняется посредством компактного пульта и центрального блока. Внешний вид интерфейса и список функций варьируются в зависимости от производителя. В ассортименте также представлены многоканальные пульты и интеллектуальные системы с функцией перенастройки и корректировки параметров.
Производятся модули, способные объединить систему дистанционного контроля открывания и закрывания фрамуг, включая варианты с множеством приводных механизмов и комбинациями таких механизмов в едином комплексе.
В дополнение к возможностям управления через программируемый таймер, существуют варианты, способные переключать створки (а также оконные конструкции) в режим аэрации или фиксации в ответ на сигналы, поступающие от различных внешних и внутренних датчиков.
- погодного блока;
- датчика дождя;
- датчика ветра;
- датчика температуры;
- датчика температуры и дыма;
- оптического датчика задымленности;
- термостата.
Уход и обслуживание
Откидное окно, известный как фрамуга, требует соблюдения тех же принципов регулировки и технического обслуживания. Каждый производитель фурнитуры для окон предлагает собственную техническую документацию, включающую чертежи, описания и руководства, которые определяют порядок установки и настройки. Для обеспечения долговечности механизмов необходимо следовать стандартным рекомендациям по их уходу и обслуживанию.
Для оконных конструкций с откидным механизмом, оснащенным фрикционными зажимами, применяются следующие методы:
- Регулярно очищать фурнитуру от любых видов загрязнений слегка влажной губкой (или чистой тряпкой). Использовать только слабые и нейтральные pH растворы.
- Проверять все подвижные компоненты механизма (тяги, ручку, ножницы, петли) для выявления деформаций и механических повреждений.
- Следить за состоянием крепежа привода и петель.
- Смазывать подвижные части и точки запирания.
- Своевременно менять изношенные детали и выполнять предусмотренные производителем регулировки.
- Следить за правильной и плавной работой привода фрамуги.
