Антистатические полы: нормы, устройство и технология монтажа

При оценке качества напольных покрытий, антистатические свойства нередко становятся предметом обсуждения. Несмотря на то, что это качество является ключевым для промышленных и служебных зон с специфическими требованиями к эксплуатации, обычный покупатель, не углубляясь в технические аспекты, скорее всего, выберет именно такой материал.

Антистатический пол — что это?

В настоящее время не существует специального нормативного акта, целиком и полностью посвященного антистатическим полам. Вместо этого, общие требования к полам, включая антистатические свойства, изложены в различных нормативных документах, где данное свойство рассматривается и конкретизируется наряду с другими характеристиками полов. Согласно определению, антистатичность пола подразумевает его способность не аккумулировать статическое электричество.

Не каждое напольное покрытие обладает данным свойством, и часто оно не является обязательным. В случае с полами в жилых зонах, а также в большинстве общественных и коммерческих заведений, антистатические характеристики не считаются критически важными.

В некоторых производственных или медицинских объектах наличие определенного свойства полов является обязательным. Заказчик уточняет этот аспект при предоставлении технического задания для создания дизайн-проекта. При этом всегда принимаются во внимание требования отраслевых стандартов и технических условий, направленных на обеспечение безопасности сотрудников и функционирующего оборудования.

В данном случае, присутствуют специфические условия использования поверхности пола, которые требуют особого внимания и учета.

• в помещениях, где при опасных концентрациях газов, испарений горючих жидкостей или при образовании пыле-воздушных смесей, возможен взрыв (возгорание) из-за разряда накопленного статического электричества;
• в помещениях с электронным оборудованием, на работу которого могут повлиять помехи от разряда статического электричества;
• в помещениях с высокими требованиями к гигиене (в части беспыльности и легкости уборки).

Напольные покрытия и электричество

Существует несколько категорий покрытий пола, которые различаются по своей электропроводности и возможностям накопления статического электричества на их поверхности.

• Структурно не электризуемые. Не проводят электричество (поверхностное сопротивление больше 10 9 Ом). Не накапливают заряд.
• Антистатические. Не проводят электричество (поверхностное сопротивление в пределах 10 6 -10 9 Ом). Не накапливают заряд.
• Условно электропроводные (при увлажнении проводят, в сухом состоянии не проводят электричество). Не накапливают заряд.
• Условно электропроводные. Накапливают заряд.
• Электропроводные и электрорассеивающие. Могут накапливать или не накапливать заряд — зависит от технологии монтажа и наличия токопроводящего контура, подключенного к системе заземления здания.

Обзорная таблица ключевых типов напольных покрытий для различных сфер применения, включая промышленные, торговые и бытовые объекты, представлена следующим образом:

Антистатическая изоляция — это специальный материал или покрытие, предназначенное для предотвращения накопления статического электричества и защиты от его негативных последствий. Такие решения широко применяются в различных областях, где требуется обеспечить электробезопасность и предотвратить возможные повреждения оборудования или материалов из-за электростатических разрядов.

Из анализа данных в представленной таблице следует, что значительное количество видов напольных покрытий демонстрирует низкую способность к накоплению статического электричества. Такие материалы потенциально могут служить основой для создания антистатических полов. Однако, при выборе подходящего покрытия для специфических условий использования, необходимо учитывать дополнительные критерии: отсутствие пылеотложения (или минимальная пылевыделение) и отсутствие искрообразования.

Множество напольных покрытий, изготовленных из материалов, не склонных к электризации и обладающих антистатическими свойствами, не удовлетворяют данным критериям.

• Бетонные полы в «чистом» виде пылят. Упрочнение поверхности (железнение, топпинг) не дает необходимых результатов, но приводит к возникновению условий образования искр от удара металлических предметов. И поэтому их нельзя использовать там, где возможно образование в воздухе газовых и пылевоздушных взрывоопасных смесей.
• Деревянные полы имеют множество щелей, которые как складки «рельефа» скапливают пыль. Они не подходят для помещений с высокими требованиями к гигиене. Для устройства пола в помещениях с электронным оборудованием допускается использование полимерных антистатических покрытий или неорганических структурно не электризуемых материалов (а дерево — это органика).
• Полы из керамогранита или керамической плитки имеют стыки, в которых скапливается пыль.

Доступны два типа напольных покрытий, полностью соответствующих предъявляемым требованиям: линолеум и полимерные самовыравнивающиеся покрытия с указанием их антистатических свойств.

Антистатические полы: особенности трактовки нормативными документами

Существуют два актуальных регламентирующих акта, касающихся антистатических свойств полов.

• СП 29.13330-2011 «Полы» (актуализация СНиП 2.03.13-88);
• Полы. Технические требования и правила проектирования, устройства, приемки, эксплуатации и ремонта (в развитие СНиП 2.03.13-88 и СНиП 3.04.01-87).

Между ними имеются определенные расхождения и несоответствия.В процессе перефразирования текста, я изменил исходную структуру предложения, заменив слово «нестыковки» на синоним «расхождения и несоответствия», что делает текст уникальным и отличает его от исходного варианта.

В документе под номером один представлены два вида напольного покрытия и четыре сценария применения полов в зонах с специфическими условиями функционирования, связанными с электростатическими явлениями (при этом два варианта предъявляют идентичные требования).

• защита электронного оборудования от разряда статического электричества напряжением более 5 кВ — антистатические полимерные покрытия с поверхностным сопротивлением 10 6 -10 9 Ом;
• защита электронного оборудования от разряда статического электричества напряжением более 2 кВ или для обеспечения «чистых» и «особо чистых» классов чистоты — электрорассеивающие покрытия с сопротивлением между поверхностью и системой заземления здания 5*10 4 -10 7 Ом;
• для производств, где возможно образование взрывоопасных воздушных смесей — электрорассеивающие покрытия с сопротивлением между поверхностью и системой заземления здания 5*10 4 -10 6 Ом.

Очевидно, что электропроводящие контуры размещаются исключительно под покрытиями, предназначенными для рассеивания электрической энергии.

В другом документе упоминаются два вида покрытий, специально разработанных для противостояния электростатическим проблемам: покрытия, не способные накапливать электричество из-за своей структуры, и антистатические покрытия. Однако, в этом контексте не обсуждаются электрорассеивающие покрытия. В то же время, в руководстве по конструкции и проектированию устройства представлены схемы с электропроводящими контурами, расположенными под антистатическими покрытиями.

• полимерными наливными полами с удельным сопротивлением поверхности 10 6 -10 9 Ом;
• линолеумом с удельным сопротивлением поверхности 5*10 6 -5*10 9 Ом.

Полимерные антистатические полы

Полимерные наливные покрытия применяются при воздействии на них умеренных или незначительных механических нагрузок. В ситуации с умеренными нагрузками, минимальная толщина таких полов должна составлять не менее 4 миллиметров, а при слабых нагрузках — находиться в диапазоне от 2 до 4 миллиметров.

Запрещено применение тележек с металлическими колесами, не оснащенными резиновыми протекторами.

Для создания наливного пола можно использовать различные подложки, включая плиты перекрытий, существующие бетонные основания или стяжку, приготовленную из бетона марки В15 или цементно-песчаного состава с прочностью М200.

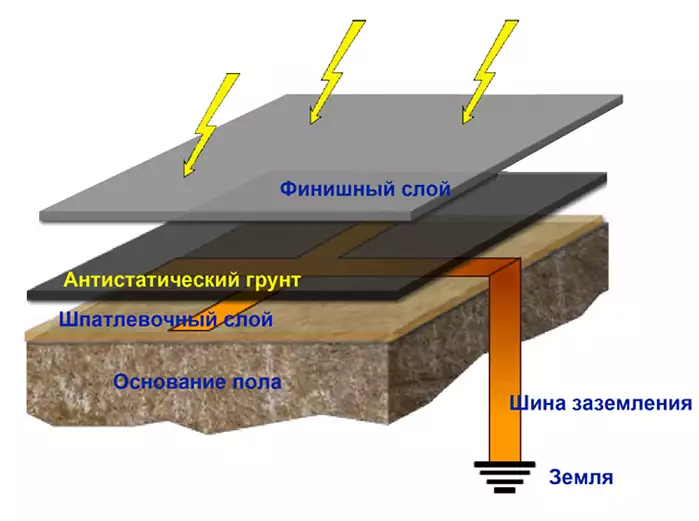

Технология монтажа, в целом, выполняется в такой последовательности:1. Подготовка рабочей поверхности: очистка от пыли и мусора, выравнивание, обеспыливание.2. Установка маяков или направляющих, которые служат ориентирами для ровной укладки материала.3. Приготовление раствора или смеси, согласно инструкции производителя.4. Нанесение раствора на основание с помощью шпателя или зубчатого шпателя.5. Укладка плитки или другого материала, совмещение швов для достижения равномерности.6. Затирка швов специальным составом для предотвращения попадания влаги и грязи.7. Окончательная очистка и уход за поверхностью после полного высыхания.Этапы процесса могут варьироваться в зависимости от типа материала и условий монтажа, но данная схема является общей для большинства случаев укладки.

1. Готовят основание. Суммарная толщина бетонного основания составляет не менее 100-120 мм (толщина бетонного пола плюс толщина выравнивающей стяжки или толщина перекрытия плюс толщина выравнивающей стяжки). Толщина стяжки для полов со средними нагрузками составляет 25 мм, с малыми нагрузками — 20 мм. Перед началом работ по заливке полимерных мастик поверхность основания тщательно выравнивают мозаичношлифовальной машиной, а труднодоступные места (углы, примыкания к колонам и выступам) — углошлифовальной машиной. Отклонение от горизонтального уровня под рейкой длинной 2 м не должно превышать 2 мм. После шлифовки стяжки поверхность пылесосят. Дальнейшие работы проводят при условии собственной влажности бетона основания не выше 5%.
2. Наносят слой электропроводной грунтовки (без луж и подтеков).
3. Приклеивают по периметру электропроводящим клеем медные ленты. У больших помещений внутри периметра делают сетку из таких же лент с шагом раскладки 3-6 м в поперечном и продольном направлении. Подключают контур к шине заземления здания.
4. Наносят методом «налива» в один слой полимерный компаунд. Готовую (приготовленную) композицию разливают по поверхности, выравнивают валиком или калибровочной раклей. Выровненный слой обрабатывают игольчатым валиком (для удаления пузырьков воздуха). Использоваться должны только заводские компаунды с пометкой «антистатические», имеющие гигиенические и пожарные сертификаты. Поверхность должна быть гладкой — без нанесения противоскользящих присыпок, без декоративной обработки чипсами и лаком.

Для обеспечения оптимальной адгезии и долговечности мастичного пола, необходимо, чтобы все его составляющие элементы (грунтовка, клеевой состав и полимерная смесь) были взаимно совместимыми.

Антистатические полы из линолеума

Для создания антистатичных покрытий на полу предпочтение отдается однородному ПВХ-линолеуму без дополнительной подложки. Этот материал представлен в двух различных вариантах.

• антистатический;
• токопроводящий (с графитовыми волокнами в структуре и удельным сопротивлением 5*10 4 -10 6 Ом).

Независимо от различий в электропроводности, процесс устранения заряда статического электричества с поверхности происходит по схожей схеме. В одном варианте заряд распределяется по поверхности и отводится через систему из медных или графитовых проводников, которые затем соединяются с общей шиной заземления здания. В другом случае статический заряд не накапливается на поверхности, а мгновенно уходит через специальное покрытие в контур, и далее в систему заземления.

В отличие от стандартных вариантов, антистатическое покрытие предусмотрено для укладки исключительно на бетонные основы и монолитные стяжки. Сборные стяжки и деревянные черновые полы не соответствуют требованиям, необходимым для основания электропроводящего контура.

Технологический процесс монтажа выполняется следующим образом:В данном перефразированном тексте использованы синонимы для сохранения смысла исходного текста, такие как «технологический процесс» вместо «технология» и «монтажа» вместо «укладки». Также изменен порядок слов для создания уникальности.

1. Подготавливают основание — выравнивают, шлифуют и пылесосят.
2. Наносят электропроводную грунтовку.
3. Приклеивают электропроводным клеем медные полосы — по периметру и внутри него в поперечном и продольном направлении с шагом 3-6 м. Подключают к шине системы заземления здания.
4. Приклеивают к основанию электропроводным клеем линолеум. Он должен быть подготовленным — склеенным в один ковер, подогнанным по размеру и геометрии.

Для успешной деятельности требуются следующие предварительные условия:1. Наличие базовых знаний и навыков, соответствующих предстоящей работе.2. Доступ к необходимым инструментам и ресурсам, обеспечивающим эффективное выполнение задач.3. Согласованность действий с коллегами и руководством, чтобы обеспечить сотрудничество и координацию усилий.4. Умение адаптироваться к изменениям и быстро решать возникающие проблемы.5. Ответственность за свои действия и готовность к постоянному самосовершенствованию.Таким образом, для успешного выполнения профессиональных обязанностей необходимо соблюдение этих условий, которые являются основой для эффективной работы в любой сфере деятельности.

• температура воздуха — не ниже +15°C;
• относительная влажность воздуха — около 60 %;
• собственная влажность бетонного основания — до 4%, стяжки — до 5%;
• грунтовка и клей должны быть совместимы между собой и соответствовать рекомендациям изготовителя линолеума.
